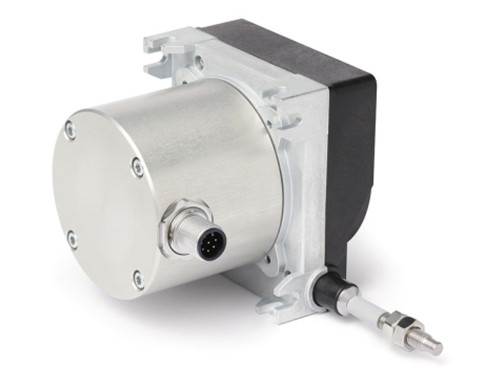

坚固的结构设计
测量长度可达3000m
冗余设计模拟信号输出（2x 4…20 mA或电位计)
多样的安装性
可关闭的通风孔和排水孔
非常坚固的测量绳线（防锈的）
防护等级为IP65
M12 插头
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 压铸锌/塑料 | |
| 线绳类型 | ø0.61 mm | 不锈钢，塑料包层 |
| ø0.6 mm | 不锈钢 | |
| 拉力 | ≥9 N | |
| 绝对精度 | ±0.35 % | 涉及测量范围 (毫米) |
| 重量 | ~0.5 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | ≤30 V | 电位计上的功率损失 <1 W |
| 负荷能力 | 2 W 在 70 °C | |
| 电阻 | 10 kΩ | |
| 电阻公差 | ±5 % | |
| 标准终端电阻 | 0.5 % 或者 1 Ω | (以较高值为准) |
| 线性公差 | ±0.25 % | |
| 连接方式 | M12 插拔连接器 (A 编码) | 8 针, 1 个插头 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 10 … 30 V DC | 在负载 ≤500 Ω条件下， 电压在 I+ 和I-之间 |
| 输出电流 | 4 … 20 mA (2个) | 4/20mA 4/20mA |
| 20 … 4 mA (2个) | 20/4mA 20/4mA | |
4 ... 20 mA, 20 ... 4 mA | 4/20mA 20/4mA | |
| 连接方式 | M12 插拔连接器 (A 编码) | 8针, 1个插头 |
测量转换器 允许输出电流和输出电压与测量区域的最佳匹配。该测量转换器可以预先设置，可用于测量区域起始点和终点之间输出信号从 4 … 20 mA.
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 重复精度 | ±0.15 mm | 每行进方向 |
| 行进速度 | ≤800 mm/s | |
| 故障率 | 166.7 年 | 在 60 °C (MTBF) |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -40 … 80 °C | |
| 防护等级 | IP65 (电子设备) | EN 60529, 甲喹酮涂层的电子设备 |
