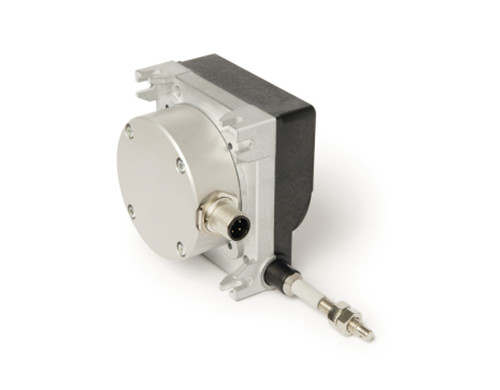

紧凑、坚固的结构设计
多样的安装性
测量长度可达3000m
电位、电压或电流的输出口
压铸锌和塑料材质的外壳
可密封的通风孔防止形成冷凝水
绳线出口具有高密封性
M12 插头
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 锌压铸/塑料 | |
| 线绳类型 | ø0.61 mm | 不锈钢，塑料包层 |
| ø0.6 mm | 不锈钢 | |
| 拉力 | ≥9 N | |
| 电缆长度 | ≤30 m | 编码器型号 P10, MWI |
| ≤20 m | 编码器型号 MWU | |
| 重量 | ~0.5 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 负荷能力 | 2 W 在 70 °C | |
| 电阻 | 10 kΩ | |
| 电阻公差 | ±5 % | |
| 线性公差 | ±0.25 % | |
| 连接方式 | M12 插拔连接器（A 编码） | 4 针, 1 个插头 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 7 … 30 V DC | 负载 ≤500 Ω 情况下 |
| 12 … 30 V DC | 负载 250 Ω 情况下 | |
| 17 … 30 V DC | 负载 500 Ω 情况下 | |
| 输出电流 | 4 … 20 mA | |
| 连接方式 | M12 插拔连接器（A 编码） | 4 针, 1 个插头 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 15 … 28 V DC | 3 mA 无负载 |
| 输出电压 | 0 … 10 V DC | I负载 ≤10 mA |
| 电阻 | 2 … 10 kΩ | 相对于 GND |
| 负载 | ≤15 mA | |
| 连接方式 | M12 插拔连接器（A 编码） | 4 针, 1 个插头 |
测量转换器 允许输出电流和输出电压与测量区域的最佳匹配。该测量转换器可以预先设置，可用于测量区域起始点和终点之间输出信号从 4 … 20 mA (MWI) 或者 0 … 10 V DC (MWU)
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 重复精度 | ±0.15 mm | 每行进方向 |
| 测量范围 | ≤3000 mm | |
| 行进速度 | ≤800 mm/s |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -40 … 80 °C | |
| 相对湿度 | 不允许凝露 | |
| 防护等级 | IP65 (编码器部分) | EN 60529 标准 |
