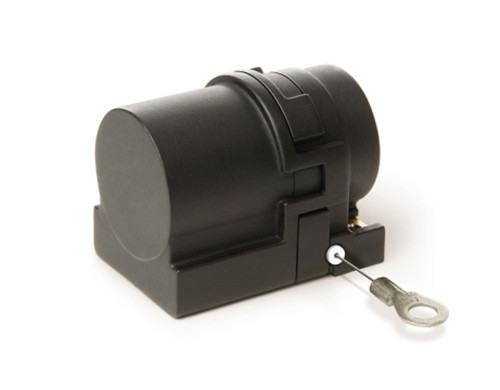

超小型设计
标准化的接口可被广泛应用
简便的安装
最大测量长度可达 6000 m
电位、电压或电流的输出口
高强度塑料外壳
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 增强塑料 | |
| 线绳类型 | ø0.36 mm | 不锈钢，塑料包层 |
| 拉力 | ≥3 N | |
| 绝对精度 | ±0.35 % (电位计) | 涉及测量长度(mm) |
| 电缆长度 | ≤15 m | 编码器型号 P10 |
| ≤30 m | 编码器型号 MWI | |
| ≤20 m | 编码器型号 MWU | |
| 重量 | ~0.06 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 负荷能力 | 2 W 在 70 °C | |
| 电阻 | 10 kΩ | |
| 电阻公差 | ±5 % | |
| 线性公差 | ±0.25 % |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±20 % | 负载 ≤500 Ω |
| 输出电流 | 4 … 20 mA |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 15 … 28 V DC | 在 3 毫安及无载荷情况下 |
| 输出电压 | 0 … 10 V DC | I负载 ≤10 mA |
| 负载 | ≤10 mA |
测量转换器 允许输出电流和输出电压与测量区域的最佳匹配。该测量转换器可以预先设置，可用于测量区域起始点和终点之间输出信号从 4 … 20 mA (MWI) 或者 0 … 10 V DC (MWU)
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 重复精度 | ±0.15 mm | |
| 行进速度 | ≤800 mm/s |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -10 … 80 °C | |
| 相对湿度 | 不允许凝露 | |
| 防护等级 | IP50 (编码器部分) | 按 EN 60529 标准， 已安装连接电线 |
