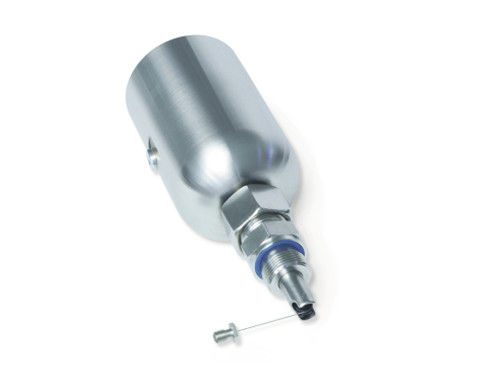

测量范围 0 … 1000 mm (39.37 英寸)
通过侧面安装几乎没有行程损失
绝对值测量系统
接口 CANopen, 模拟式: 电流和电压
工作电压 9 … 32 VDC
抗压达 350 bar, 压力峰值达 450 bar
高度灵活, 依靠示教可设置每个测量长度
高电磁兼容性
高抗震和抗冲击性
使用 PURE.MOBILE 技术
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 不锈钢防锈 | 外壳材料为 V4A 或材料号 1.4404，无涂层 |
| 钢材 | 外壳材料为钢材或材料号 1.7225，无涂层 | |
| 密封件 | 丁腈橡胶 | 传感器 |
| 氟橡胶 | 拧入式插头 外壳 V4A 材质 | |
| 丁腈橡胶 | 拧入式插头 钢材外壳 | |
| 线绳类型 | ø0.45 mm | 不锈钢 |
| 拉力 | ≥2 N | |
| 加速 | ≤10 m/s2 | |
| 重量 | ~2.1 kg | 外壳材料为 V4A，不带间距管 |
| ~2 kg | 外壳材料为钢材，不带间距管 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 9 … 32 V DC | 在输出 0 ... 5 V, 0.5 ... 4.5 V, |
| 12 … 32 V DC | 在输出 0 ... 10 V 情况下， 反极性保护 | |
| 12 … 32 V DC | 在输出 0 ... 20 mA, 4 ... 20 mA 情况下, | |
| 电流消耗 | <32 mA | 无负载 |
| 功率消耗 | <0.5 W | 无负载 |
| 数字量输入 | 2 | 限制输入 |
| 高的输入信号电平 | >8.4 V | |
| 低的输入信号电平 | <2.8 V | |
| 输出电压 | 0 … 10 V | 负载电流 <10 mA |
| 0 … 5 V | 负载电流 <10 mA | |
| 0.5 … 4.5 V | 负载电流 <10 mA | |
| 0.25 … 4.75 V | 负载电流 <10 mA | |
| 1 … 4.9 V | 负载电流<10 mA | |
| 输出电流 | 0 … 20 mA | 电阻 ≤500 Ω |
| 4 … 20 mA | 电阻 ≤500 Ω | |
| 线性公差 | ±0.25 % | 1000 mm 测量长度 |
| ±0.5 % | 500 mm 测量长度 | |
| 震荡时间 | <150 ms | |
| 连接方式 | 1个 M12 插头连接 (A 编码) | 5 针, 1 个插头 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 10 … 30 V DC | 反极性保护 |
| 功率消耗 | <0.8 W | |
| 参数存储器 | 105 循环周期 | 也适用于校准过程 |
| 线性公差 | ±0.25 % | 1000 mm 测量长度 |
| ±0.5 % | 500 mm 测量长度 | |
| 接口 | 依照 ISO 11898-1/2 标准, 不分离 | CANopen, CiA 301, CiA 305, CiA 406 |
| 地址 | 1 … 127 | 节点号码-ID，通过 SDO 或层设置服务（LSS）设置 |
| 波特率 | ≤1 Mbit/s | |
| 周期循环时间 | 典型的 1.5 ms | |
| 震荡时间 | <150 ms | |
| 连接方式 | 1个 M12 连接插头 (A 编码) | 5 针, 1 个插头 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 扫描 | 磁性的 | |
| 分辨率 | 12 bit | 模拟输出 |
| 重复精度 | ±0.15 mm | |
| 测量范围 | 500 mm | 测量范围可在 0 至 500 mm 之间灵活使用 |
| 1000 mm | 测量范围可在 0 至 1000 mm 之间灵活使用 | |
| 行进速度 | ≤1 m/s | |
| 故障率 | 235.6 年 | 模拟输出, 在 60 °C (MTBF) 时， 按照 EN/IEC 61709 (SN 29500) 标准 |
| 253.3 年 | CANopen, 在 60 °C (MTBF) 时， 按照 EN/IEC 61709 (SN 29500) 标准 | |
| 许可 | E1 标准 | 联合国欧洲经委会 UN ECE R10 批准号：: E1 10 R - 05 8507 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -40 … 105 °C | 电子器件 |
| -30 … 105 °C | 机械学 | |
| 储存温度 | -40 … 85 °C | |
| 相对湿度 | 100 % | 在安装和被插入的状况下允许凝露 |
| 工作压力 | <350 bar | Pn 依据 ISO 19879 |
| 过载压力 | <450 bar | Pmax 依据 ISO 19879 |
| 测试压力 | 650 bar | P静态 依据 ISO 19879 |
| EMV | EN 61326-3.1 | 对抗扰度有要求的工业，排放限值等级 B |
| ISO 11452-1, -2, -3, -4, -5 | 电磁干扰 EUB | |
| ISO 7637-1, -2 | 瞬时脉冲 | |
| ISO 10605 | 静电放电 (E.S.D) | |
| 防护等级 | IP6K9K | 按 ISO 20653 标准， 已安装匹配的插头 |
| 耐冲击性 | 1000 m/s2, 11 ms | 按照 EN 60068-2-27 标准，建议添加支撑进行支持 |
| 耐振动性 | 70 m/s2, 10 Hz … 2 kHz | 按照 EN 60068-2-64标准，建议在大于 150 Hz 时添加支撑进行支持 |
