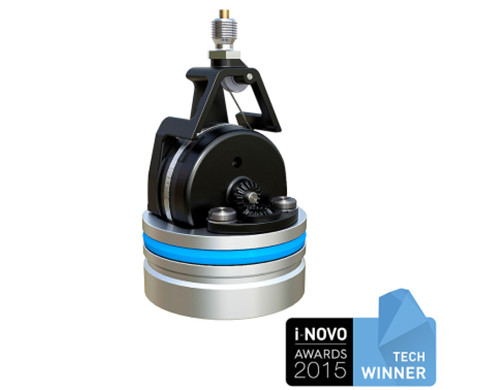

测量范围 0 … 1000 mm (39.37 英寸)
绝对值测量系统
接口 CANopen, 模拟式: 电流和电压
工作电压 9 … 32 VDC
抗压达 350 bar, 压力峰值达 450 bar
高度灵活, 依靠示教可设置每个测量长度
高电磁兼容性
高抗震和抗冲击性
使用 PURE.MOBILE 技术
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 法兰 | 铝 | 密封环 (氢化丁腈橡胶) |
| 外壳 | 塑料 | 聚酰胺66 |
| 线绳类型 | ø0.45 mm | 不锈钢 |
| 拉力 | ≥2 N | |
| 加速 | ≤10 m/s2 | |
| 重量 | ~0.15 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 9 … 32 V DC | 在输出 0 ... 5 V, 0.5 ... 4.5 V, |
| 12 … 32 V DC | 在输出 0 ... 10 V， 反极性保护 | |
| 12 … 32 V DC | 在输出 0 ... 20 mA, 4 ... 20 mA 情况下, | |
| 电流消耗 | <32 mA | 无载荷 |
| 功率消耗 | <0.5 W | 无载荷 |
| 参数存储器 | 105 周期 | 也适用于校准过程 |
| 数字量输入 | 2 | 限制输入 |
| 高的输入信号电平 | >8.4 V | |
| 低的输入信号电平 | <2.8 V | |
| 输出电压 | 0 … 10 V | 负载电流 <10 mA |
| 0 … 5 V | 负载电流 <10 mA | |
| 0.5 … 4.5 V | 负载电流 <10 mA | |
| 0.25 … 4.75 V | 负载电流 <10 mA | |
| 1 … 4.9 V | 负载电流 <10 mA | |
| 输出电流 | 0 … 20 mA | 电阻 ≤500 Ω |
| 4 … 20 mA | 电阻 ≤500 Ω | |
| 线性公差 | ±0.25 % | 1000 mm 测量长度 |
| ±0.5 % | 500 mm 测量长度 | |
| 震荡时间 | <150 ms | |
| 连接方式 | 插拔连接系统 | 配件 KV1H |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 10 … 30 V DC | 反极性保护 |
| 功率消耗 | <0.8 W | |
| 参数存储器 | 105 周期 | 也适用于校准过程 |
| 线性公差 | ±0.25 % | 1000 mm 测量长度 |
| ±0.5 % | 500 mm 测量长度 | |
| 接口 | 根据 ISO 11898-1/2, 电渡过程不隔离 | CANopen, CiA 301, CiA 305, CiA 406 |
| 地址 | 1 ... 127 | 节点号码-ID，通过 SDO 或层设置服务（LSS）设置 |
| 波特率 | ≤1 Mbit/s | |
| 周期循环时间 | 典型的 1.5 ms | |
| 震荡时间 | <150 ms | |
| 连接方式 | 插拔连接系统 | 配件 KV1H |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 扫描 | 磁性的 | |
| 分辨率 | 12 bit | 模拟输出 |
| 重复精度 | ±0.15 mm | |
| 测量范围 | 500 mm | 测量范围可在0...500 mm之间灵活使用 |
| 1000 mm | 测量范围可在0...1000 mm之间灵活使用 | |
| 行进速度 | ≤1 m/s | |
| 故障率 | 235.6 年 | 模拟输出, 在 60 °C (MTBF) 时根据 SN29500 |
| 253.3 年 | CANopen, 在 60 °C (MTBF) 时根据 SN29500 | |
| 许可 | E1 标准 | 联合国欧洲经委会 UN ECE R10 批准号：: E1 10 R - 05 8507 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -40 … 105 °C | 电子器 |
| -30 … 100 °C | 机械装置，可选温度达 105 °C | |
| 储存温度 | -40 … 85 °C | |
| 相对湿度 | 100 % | 在安装和插入的状况下允许凝露 |
| 工作压力 | <350 bar | Pn 依据 ISO 19879 |
| 过载压力 | <450 bar | Pmax 依据 ISO 19879 |
| 测试压力 | 650 bar | P静态 依据 ISO 19879 |
| EMV | EN 61326-3.1 | 对抗扰度有要求的工业，排放限值等级 B |
| ISO 11452-1, -2, -3, -4, -5 | 电磁干扰 EUB | |
| ISO 7637-1, -2 | 瞬时脉冲 | |
| ISO 10605 | 静电放电 (E.S.D) | |
| 防护等级 | IP6K9K | 按 ISO 20653 标准， 已安装 KV1H 和匹配的插头 |
| 耐冲击性 | 1000 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 70 m/s2, 10 Hz … 2 kHz | EN 60068-2-64 |
