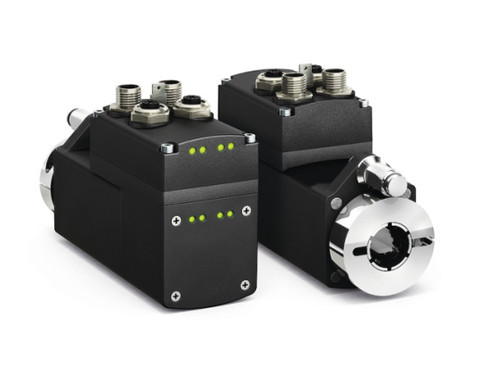

紧凑的尺寸，高功率覆盖
安装和调试简便
高灵活性，高保护等级
不锈钢空心轴直径20毫米, 坚固的外壳
具有长使用寿命的无刷 EC 电机
坚固的绝对值传感器，磁性传感技术
集成供电和控制电子设备
工业以太网现场总线的集成
集成的定位调节器
M12组件安装技术
工业 4.0 就绪
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 不锈钢 | |
| 外壳 | 玻璃钢/压铸锌 | |
| 夹环 | 不锈钢 | |
| 扭矩臂 | 不锈钢 | |
| 额定转矩/额定转速 | 7 Nm 在 30 min-1 ±10 % | i = 188 |
| 13 Nm 在 15 min-1 ±10 % | i = 368 (短时允许启动扭矩 14 Nm) | |
| 工作方式 | 间歇工作 S3： 25％，接通时长 10 分钟。 | EN 60034-1 |
| 重量 | ~1.2 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±10 % | 反极性保护，马达单元 |
| 24 V DC ±10 % | 反极性保护，控制系统 | |
| 电流消耗 | 2.2 A ±10 % | 额定转矩/额定转速(放大器) |
| <150 mA | 启动电流 >150 mA (控制单元) | |
| 功率消耗 | ≤58 W | 功率放大器 UL 认证注意事项： 该电子器件需由隔离式具有二级过流保护的 24VDC、最大 4A 的电源供电。 或该电子器件也可以由 2 级 (UL 1310) 电源供电。 |
| ≤3.6 W | 控制系统 UL 认证注意事项： 该电子器件需由隔离式具有二级过流保护 24VDC、最大 4A 的电源供电。 或该电子器件也可以由 2 级 (UL 1310) 电源供电。 | |
| 电池 | CR2477N，3 伏锂电池，950 毫安小时 | |
| 电池寿命 | ~5 年 | 根据环境条件 |
| 参数存储器 | 106 周期 | 也适用于校准过程 |
| 数字量输入 | 17 … 30 V DC | 典型的 10 mA |
| 状态指示 | 8 个 LED 灯 | |
| 按键 | 2 个内部按钮，内部 DIP 开关 | |
| 开关输出 | 24 V DC ±10 % | ≤40 mA |
| 总线连接 | EIP-EtherNet/IP | |
EPN-PROFINET | ||
ECT-EtherCAT | ||
EPL-POWERLINK | ||
| 连接方式 | 2 个 M12 插拔连接器（A 编码） | 4 针, 1 个插头; 8 针, 1 个插头 |
| 2 个 M12 插拔连接器 (D 编码) | 4 针, 2 个插口 | |
通过 6.3 mm 扁插头接地 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 分辨率 | 720 步/转 轴 | |
| 重复精度 | ±1 步/转 | |
| 活动区域 | ±697 转 | i = 188 |
| ±356 转 | i = 368 | |
| 故障率 | 28.3 年 | 在 60 °C (MTBF) 时按照 SN29500 标准 |
| 许可 | 按照标准 UL 2011; CSA C22.2 No. 14-18; 文件号码 E502992 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | 0 … 45 °C | |
| 储存温度 | -20 … 60 °C | |
| 相对湿度 | 不允许凝露 | |
| EMV | EN 61800-3, 第二环境 | 抗干扰性 / 影响度 |
| EN 61800-3, C3 | 干扰发射 / 放射量 | |
| 防护等级 | IP54, IP65 | 按照 EN 60529 标准, 仅适合带配套插头型(防护等级未经 UL 检测) |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | ≤100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
