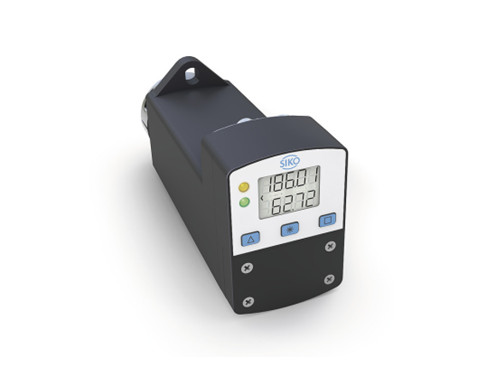

安装方便，无需外加联轴器
不锈钢空心轴直径为Ø 14 mm，玻璃纤维外壳
无接触式 24V DC-电机 使用寿命长
坚固的绝对值传感器，磁性传感技术
用于理论值和实际值显示的双行LCD显示器和操作键
通过 2 个 LED 状态灯指导用户
集成式 RS485 通讯接口或 CANopen 总线
集成的定位调节器
M8 + M12 连接技巧
工业 4.0 就绪
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 不锈钢 | |
| 外壳 | 玻璃钢 | |
| 夹环 | 不锈钢 | |
| 扭矩臂 | 不锈钢 | A 型 |
| 不锈钢 | B 型 | |
| 额定转矩/额定转速 | 3 Nm 在 75 min-1 ±10 % | i = 66 |
| 5 Nm 在 50 min-1 ±10 % | i = 98 | |
| 工作方式 | 间歇运行 S3: 25 % ED, 10 min. | EN 60034-1 |
| 重量 | ~0.45 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±10 % | 反极性保护，放大器 |
| 24 V DC ±10 % | 反极性保护，控制单元 | |
| 功率消耗 | ≤58 W | 放大器 |
| ≤1.6 W | Steuerung | |
| 电池 | CR2477N, 3 V 锂电池, 950 mAh | |
| 电池寿命 | ~5 年 | 根据环境条件 |
| 参数存储器 | 106 周期 | 也适用于校准过程 |
| 额定电流 | 2.2 A ±10 % | 最大允许转矩(放大器) |
| <60 mA ±10 % | 在 24 V 直流 (控制) | |
| 指示/指示范围 | 5位LCD显示器7段,〜7mm | 小数点、2行、特殊字符 |
| 特殊字符 | 电池，方向箭头 | |
| 状态指示 | 双 LED 灯 | |
| 按键 | 参数设置、复位、点击操作、理论值设定 | |
| 总线连接 | RS485, CANopen | 无电气隔离 |
| 连接方式 | 1X M12 连接器（A编码） | 4 枚针端、1 个插销 |
| 2 个 M8 插拔连接器 | 4 枚针端、1 个插口、1 个插销 | |
通过6.3毫米扁插头接地 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 分辨率 | 720 增量/转 轴 | |
| 重复精度 | ±1 增量 | |
| 活动区域 | ±1980 转 | i = 66 |
| ±1300 转 | i = 98 | |
| 故障率 | 31 年 | CAN, 在 60 °C (MTBF) 时按照 SN29500 标准 |
| 31.3 年 | S3/09, 在 60 °C (MTBF) 时根据 SN29500 标准 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | 0 … 45 °C | |
| 储存温度 | -20 … 60 °C | |
| 相对湿度 | 不允许凝露 | |
| EMV | EN 61800-3, 第二种环境下 | 抗干扰性 / 影响度 |
| EN 61800-3, C3 | 干扰发射 / 放射量 | |
| 防护等级 | IP54, IP65 | EN 60529, 只带配套连接器 |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | ≤100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
