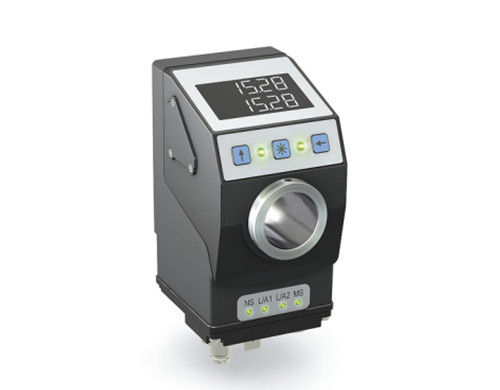

工业以太网现场总线的集成
带背光的双行 LCD 显示器
集成调准的理论值和实际值显示
不锈钢空心轴直径 20 毫米，可选直径达 25.4 毫米
使用磁扫描的强大的传感器装置
通过 LED 状态指示灯引导使用者
与位置指示器 DA09S 和 AP10 安装兼容
防护等级 IP53, 可选 IP65
工业 4.0 就绪
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 不锈钢 | |
| 外壳 | 增强塑料 | 镀铜螺纹式接头 / 金属式盖子和接地端子 |
| 颜色 | 黑色 | |
| 转速 | ≤500 min-1 | |
| 重量 | ~0.3 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±20 % | 反极性保护 |
| 电流消耗 | ~100 mA | 带LED运行 ~3 毫安每LED |
| 电池寿命 | ~8 年 | |
| 参数存储器 | 106 周期 | 也适用于校准过程 |
| 指示/指示范围 | 6 位 LCD 14段, ~8mm 高 | 小数点，2 行, 特殊字符 (LED 背光 红色/白色) -199.999 ... 999.999 |
| -199999 … 999999 | 扩展后的显示范围可达 -999999 | |
| 特殊字符 | 顺时针箭头，逆时针箭头，增量，电池 | |
| 状态指示 | 2个 双色 LED (红/绿) | 位置状态，可参数化 |
| 按键 | 增量功能，参数设置，重置 | |
| 接口 | Ethernet/IP | |
| PROFINET | ||
| EtherCAT | ||
| POWERLINK | ||
| 连接方式 | 1个 M8 插头 (A-编码) | 4针, 1个插头 |
| 2个 M12 插头 (D-编码) | 4针, 2个插口 | |
| 通过6.3毫米扁平插头接地 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 扫描 | 磁性的 | |
| 分辨率 | 880 增量/转 | 指示值/转数 可自由编程 |
| 测量范围 | ≤190650 转 | 编码 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | 0 … 60 °C | |
| 储存温度 | -20 … 80 °C | |
| 相对湿度 | 不允许凝露 | |
| EMV | EN 61326-1 | 对抗扰度有要求的工业，排放限值等级 B |
| 防护等级 | IP53 | EN 60529, 只带对接插头 |
| IP65 | EN 60529, 只带对接插头 | |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
