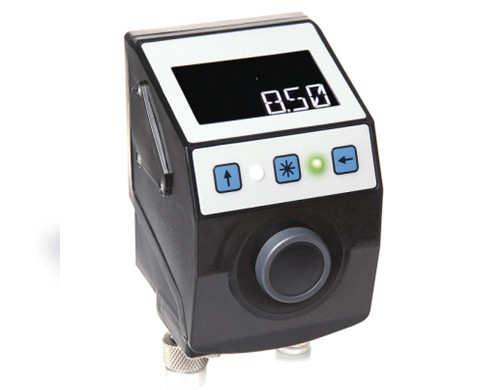

带总线接口的理论值显示器无实际值测量
用于确认的大操作键
读取性最优化的背光显示器
双行 LCD 显示器
集成式 RS485 通讯接口，CAN 总线为可选项
通过双色状态LED灯引导用户
防护等级 IP53, 可选 IP65
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 增强塑料 | 镀铜螺纹式接头 / 金属式接地端子 |
| 颜色 | 黑色, RAL 9005 | |
| 重量 | ~0.09 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±20 % | |
| 电流消耗 | ~30 mA | 带 LED 灯运行时，每个 LED 灯增加 3 毫安 |
| 功率消耗 | ~0.72 VA | 所使用的电源的最大供电功率: 100 VA. 所使用的电源符合 SELV/Limited Energy (IEC 61010-1) 或者 SELV/LPS (IEC 60950-1) 或者 Class 2 (UL 1310). |
| 参数存储器 | 105 周期 | 也适用于校准过程 |
| 指示/指示范围 | 6 位， LCD 显示 14 段, ~8 mm 高 | 小数点，双行，特殊字符（红色/白色 LED 背光） |
| 状态指示 | 2 个双色 LED 灯 (红/绿) | 位置状态，可参数化 |
| 按键 | 确认，参数化 | |
| 总线连接 | RS485; CANopen | 无电气隔离 |
| 连接方式 | 2 个 M8 插拔连接器 (A 编码) | 4 针, 1 个插口, 1 个插头 |
通过 6.3 mm 扁插头或者端头接线片接地 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 许可 | UL | UL 61010-1, 文件号 E503367 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | 0 … 60 °C | |
| 储存温度 | -20 … 80 °C | |
| 相对湿度 | 不允许凝露 | |
| EMV | EN 61326-1 | 工业用抗扰度要求、辐射限值 B 级、需要屏蔽电缆 |
| 安全条例 | DIN EN 61010-1 (VDE 0411-1), UL 61010-1 | 功率受限的供电根据 DIN EN 61010-1 第 9.4 节. 保护等级 II 过压类别 II 污染等级 2 |
| 防护等级 | IP53 | EN 60529, 仅限于配对连接器（保护类型未经 UL 测试） |
| IP65 | EN 60529, 仅限于配对连接器（保护类型未经 UL 测试） | |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
