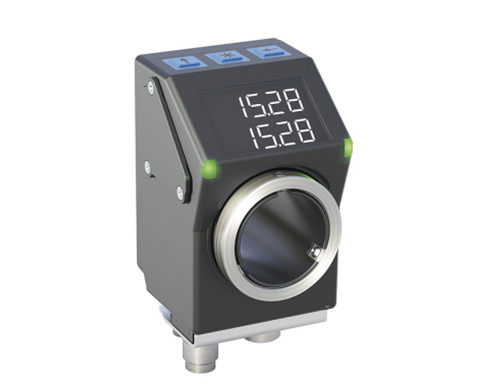

带有总线接口或信号通讯接口的电子式位置显示器
带背光的双行 LCD 显示器
集成调准的理论值和实际值显示
通过 LED 状态指示灯引导使用者
空心轴带有20毫米直径的不锈钢夹环
通过显示器保护玻璃提高了抗冲击强度
集成式 RS485 通讯接口、CAN 总线或 IO-Link 系统为可选项
使用磁扫描的强大的传感器装置
对位置指示器AP04和DA04扩建兼容
防护等级 IP53, 可选 IP65
工业 4.0 就绪
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 塑料 | |
| 外壳 | 增强塑料 | 镀铜螺纹式接头 / 金属式接地端子 |
| 颜色 | 黑色, RAL 9005 | |
| 夹环 | 不锈钢 | |
| 转速 | ≤500 min-1 | |
| 电缆护套 | 聚氨酯 | 接线方式为 E15X、 E12X |
| 电缆曲率半径 | ≥30 mm | 固定安装 |
| 重量 | ~0.07 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±20 % | 反极性保护 |
| 电流消耗 | ~30 mA | 带LED运行 ~3 毫安每LED |
| 电池寿命 | ~8 年 | |
| 参数存储器 | 105 周期 | 也适用于校准过程 |
| 指示/指示范围 | 5位，7段LCD，〜６mm高 | 小数点，双行，特殊字符(LED 背光 红色/白色) |
| 特殊字符 | 顺时针箭头，逆时针箭头，增量，电池 | |
| 状态指示 | ２个双色 LED (红/绿) | 位置状态,可编程 |
| 按键 | 链式尺寸标注功能、参数可调整化、可校准功能 | |
| 接口 | CANopen | 无电气隔离 |
| 连接方式 | 2个M8插头连接器（A编码） | 4针，1个插孔，1个销钉 |
| 通过6.3 mm扁插头接地 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±20 % | 防反极连接 |
| 电流消耗 | ~30 mA | |
| 电池寿命 | ~8 年 | |
| 参数存储器 | 105 次循环 | 也对校准过程有效 |
| 指示/指示范围 | 5 位数字显示， LCD 由 7 部分组成，显示数字约 6 mm 高 | 显示小数点、2 行字体、特殊字符（LED 背光红和白色） |
| 特殊字符 | 顺时针方向箭头、逆时针方向箭头、链式尺寸标注、电池 | |
| 状态指示 | 2 个双色 LED 灯（红色/绿色） | 位置状态、参数可调整 |
| 按键 | 链式尺寸标注功能、参数可调整化、可校准功能 | |
| 接口 | RS485 | 不带电流隔离功能 |
| 连接方式 | 2 个 M8- 电子连接器（带 A 编码） | 4 芯端连接、1 头带芯孔、1 头带芯针 |
| 接地连接通过 6.3 mm 扁平插头 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 18 … 30 V DC | 防反极连接 |
| 电流消耗 | ~30 mA | |
| 电池寿命 | ~8 年 | |
| 参数存储器 | 105 次循环 | 也对校准过程有效 |
| 指示/指示范围 | 5 位数字显示， LCD 由 7 部分组成，显示数字约 6 mm 高 | 显示小数点、2 行字体、特殊字符（LED 背光红和白色） |
| 特殊字符 | 顺时针方向箭头、逆时针方向箭头、链式尺寸标注、电池 | |
| 状态指示 | 2 个双色 LED 灯（红色/绿色） | 位置状态、参数可调整 |
| 按键 | 链式尺寸标注功能、参数可调整化、可校准功能 | |
| 接口 | IO-Link 版本 1.1 | 按照 IEC 61131-9 V1.1.2 标准, 包括 Package 2015 & Corrigendum |
| 连接方式 | 1 个 M8- 电子连接器（带 A 编码） | 4 芯端连接、1 头带芯针 (连接类型 EX) |
| 1 个 M12- 电子连接器（带 A 编码） | 4 芯端连接、1 头带芯针 (连接类型 E12X) | |
| 接地连接通过 6.3 mm 扁平插头 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 扫描 | 磁性 | |
| 分辨率 | 720 增量/转 | 指示值/转 可自由编程 |
| 测量范围 | ≤932067 转 | 编码 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | 0 … 60 °C | |
| 储存温度 | -20 … 80 °C | |
| 相对湿度 | 不允许凝露 | |
| EMV | EN 61326-1 | 对抗扰度有要求的工业，排放限值等级 B |
| 安全条例 | 按照 DIN EN 61010-1 (VDE 0411-1)、 UL 61010-1 标准 | 功率提供有限状态，根据 DIN EN 61010-1 标准第 9.4 节。 防护等级 II 过电压类别 II 污染成度 2 |
| 防护等级 | IP53 | EN 60529, 在安装状态下，安装对应插头 |
| IP65 | EN 60529, 在安装状态下，安装对应插头 | |
| 耐冲击性 | ≤500 m/s2, 11 ms | EN 60068-2-27，半正弦，3 轴 (+/-), 每 3 次震动 |
| 耐振动性 | ≤100 m/s2, 10 … 2000 Hz | EN 60068-2-6, 3 轴, 每 10 个循环 |
