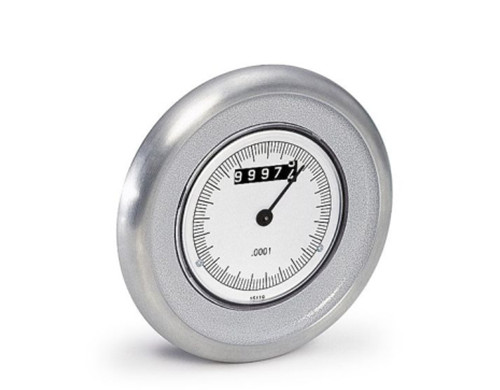

| 特征 | 技术数据 | 补充 |
|---|---|---|
| 材料 | 铝 | |
| 重量 | 0.2 kg | HS8 |
| 0.5 kg | HS12 | |
| 0.6 kg | HS14 | |
| 0.7 kg | HS16 | |
| 0.8 kg | HS18 |
| 类型 | 直径 D | 直径 dv | 直径 dx | 直径 d1 | 直径 d2 | a | b | c | e | 手柄螺纹 | 适用于 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HS8 | 80 | 5.8 | 16 | 26 | 60 | 55 | 15 | 18 | 20 | M6 | S50/1 |
| HS12 | 125 | 6.8 | 25 | 40 | 95 | 70 | 16.5 | 23 | 30 | M6 | S80/1; SZ80/1 |
| HS14 | 140 | 6.8 | 20 | 32 | 95 | 70 | 18 | 23 | 29 | M8 | S80/1; SZ80/1 |
| HS16 | 160 | 7.8 | 30 | 45 | 95 | 70 | 20 | 23 | 30 | M8 | S80/1; SZ80/1 |
| HS18 | 180 | 7.8 | 30 | 45 | 95 | 75 | 22 | 28 | 34 | M10 | S80/1; SZ80/1 |
预钻孔直径
; dx =
最大直径
; GfG =
手柄用螺纹
| 手轮类型 | HS8 | |||||
|---|---|---|---|---|---|---|
| 钻孔 dH7 | 6 … 8 | 9, 10 | 11, 12 | 13, 14 | 15 | 16 |
| 毂槽 JS9槽宽 | 3 | 4 | 5 | |||
| 销孔 | 3.8/12 | 3.8/12 | 3.8/12 | 4.8/12 | 4.8/12 | 4.8/12 |
| 毂螺纹无毂槽JS9 | M4/12 | M4/12 | M4/12 | M6/12 | M6/12 | M6/12 |
| 毂螺纹带毂槽JS9 | M3/12 | M3/12 | ||||
| 手轮类型 | HS12 / HS14 | |||||||
|---|---|---|---|---|---|---|---|---|
| 钻孔 dH7 | 7, 8 | 9, 10 | 11, 12 | 13 … 17 | 18 … 20 | 21** | 22** | 23 … 25** |
| 毂槽JS9槽宽 | 3 | 4 | 5 | 6** | 6** | 6** | ||
| 销孔 | 3.8/12 | 3.8/12 | 3.8/12 | 4.8/12 | 4.8/12 | 4.8/126** | 4.8/12** | 4.8/12** |
| 毂螺纹无毂槽JS9 | M4/12 | M4/12 | M4/12 | M6/12 | M6/12 | M6/12** | M6/12** | M6/12** |
| 毂螺纹带毂槽JS9 | M3/12 | M3/12 | M4/12 | M5/12** | M5/12** | |||
| 手轮类型 | HS16 / HS18 | |||||||
|---|---|---|---|---|---|---|---|---|
| 钻孔 dH7 | 8 | 9, 10 | 11, 12 | 13 … 17 | 18 … 22 | 23 … 25 | 26, 27 | 28 … 30 |
| 毂槽JS9槽宽 | 3 | 4 | 5 | 6 | 8 | 8 | ||
| 销孔 | 3.8/12 | 3.8/12 | 3.8/12 | 4.8/12 | 4.8/12 | 4.8/126 | 5.8/12 | 5.8/12 |
| 毂螺纹无毂槽JS9 | M4/12 | M4/12 | M4/12 | M6/12 | M6/12 | M6/12 | M8/12 | M8/12 |
| 毂螺纹带毂槽JS9 | M3/12 | M3/12 | M4/12 | M5/12 | ||||
