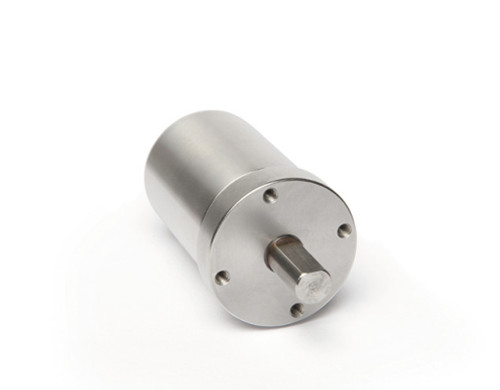

不锈钢材质的 Heavy Duty 设计
紧密的结构设计(42毫米直径)
防护等级 IP6K9K, IP68
耐盐雾和酸腐蚀
CANopen, SSI 模拟式接口
无电池多圈型
轴载负荷高达 270 N
16 bit 多圈 (65536转)
13 bit 单圈 （8192 转）
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 不锈钢 | |
| 法兰 | 不锈钢 | |
| 外壳 | 不锈钢 | |
| 转速 | ≤12000 min-1 | |
| 启动扭矩 | ≤4 Ncm | 在 25 °C 条件下 |
| 轴负载 | 轴向的 ≤270 N | |
径向的 ≤270 N | ||
| 重量 | ~0.35 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 8 … 32 V DC | 4 ... 20 mA |
| 电流消耗 | 典型的 20 mA@ 24 V (空载时) | 4 ... 20 mA |
| 线性 | 0.15 % | 4 ... 20 mA |
| 负载 | RL <500 Ω | 4 ... 20 mA, 相对于 GND 的负载 |
| 精度 | ±0.09° | 单圈, 4 ... 20 mA |
| 开关时间 | <500 ms | 4 ... 20 mA |
| 震荡时间 | 32 ms | 4 ... 20 mA |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 8 … 32 V DC | 0 ... 10 V |
| 电流消耗 | 典型的 15 mA | 0 ... 10 V |
| 线性 | 0.15 % | 0 ... 10 V |
| 负载 | RL >5 kΩ | 0...10 V，相对于 GND 的负载 |
| 精度 | ±0.09° | 单圈, 0 ... 10 V |
| 开关时间 | <500 ms | 0 ... 10 V |
| 震荡时间 | 32 ms | 0 ... 10 V |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 9 … 30 V DC | 反极性保护 |
| 功率消耗 | ≤1.2 W | |
| 接口 | 依照 ISO11898，电气隔离 | CANopen (DS406) |
| 地址 | 可设置的 | 通过SDO或层设置服务(LSS) |
| 波特率 | ≤1 Mbit/s | |
| 周期循环时间 | ≥1 ms |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 4.5 … 30 V DC | 反极性保护 |
| 功率消耗 | ≤1 W | |
| SSI 时钟频率输入 | 100 kHz … 2 MHz | |
| 接口 | 依照RS422的线路驱动器 | |
| 周期循环时间 | ≥25 µs |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 分辨率 | 13 bit (模拟输出) | 在被编程的测量范围内 |
| 13 bit (单圈) | 电源或电压输出 | |
| 12 bit (单圈) | CANopen, SSI | |
| 测量范围 | ≥11.5° | |
| ≤1 转 | 单圈 | |
| ≤65536 转 | 多圈 | |
| 16 转 | 工厂设置(多圈) |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -40 … 85 °C | |
| 储存温度 | -40 … 85 °C | |
| 相对湿度 | 98 % | 不允许凝露 |
| EMV | EN 61000-6-2 | 抗干扰性 / 影响度 |
EN 61000-6-4 | 干扰发射 / 放射量 | |
| 防护等级 | IP68 | EN 60529 |
| IP6K9K | ISO 20653 标准 | |
| 耐冲击性 | ≤3000 m/s2, 6 ms | EN 60068-2-27 |
| 耐振动性 | ≤300 m/s2, 10 Hz … 1 kHz | EN 60068-2-6 |
