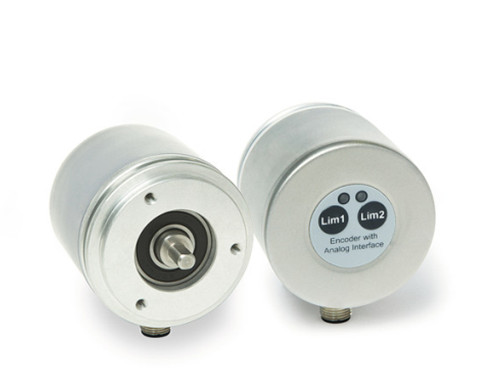

绝对值模拟编码器
以 13 bit（8192）分辨率分布于整个测量范围
工作温度可达-40°C
电压输出 (0 … 10 V, 0.5 … 4.5 V), 电流输出 (0 … 20 mA)
测量范围可利用示教功能通过功能键或外部输入来编程
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 不锈钢 | |
| 外壳 | 镀镍钢 | |
| 转速 | ≤12000 min-1 | |
| 转动惯量 | ≤20 gcm2 | |
| 启动扭矩 | ≤2 Ncm | 在 25 °C 条件下 |
| 轴负载 | 轴向 20 N | |
径向的 80 N | ||
| 重量 | ~0.15 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 8 … 32 V DC | 4 ... 20 mA |
| 电流消耗 | 典型的 20 mA@ 24 V (空载) | 无载荷 |
| 线性 | 0.15 % | |
| 负载 | <500 Ω 在 ≥15 V DC | 4 ... 20 mA |
| 精度 | ±0.09° | |
| 开关时间 | <500 ms | |
| 震荡时间 | 32 ms | |
| 连接方式 | 1个 M12 插拔连接器(A 编码) | 5针, 1个插头 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 8 … 32 V DC | 0 ... 10 V |
| 8 … 32 V DC | 0.5 ... 4.5 V | |
| 电流消耗 | 典型的 15 mA | 无负载 |
| 线性 | 0.15 % | |
| 负载 | >10 kΩ 在 ≥12 V DC | 0 ... 10 V, 0.5 ... 4.5 V |
| 精度 | ±0.09° | |
| 开关时间 | <500 ms | |
| 震荡时间 | 32 ms | |
| 连接方式 | 1 个 M12 插拔连接器 (A-编码) | 5 枚针端、1个插销 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 分辨率 | 13 bit (输出) | 在被编程的测量范围内 |
| 测量范围 | ≥11.5° | |
| 65536 转 | ||
| 16 转 | 工厂设置 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -40 … 85 °C | |
| 储存温度 | -40 … 85 °C | |
| 相对湿度 | 98 % | 不允许凝露 |
| EMV | EN 61000-6-2 | 抗干扰性 / 影响度 |
| EN 61000-6-4 | 干扰发射 / 放射量 | |
| 防护等级 | IP66, IP67 (向壳体方向) | EN 60529 标准 |
| IP65 (向轴方向) | EN 60529 | |
| 耐冲击性 | ≤1000 m/s2, 6 ms | EN 60068-2-27 |
| 耐振动性 | ≤100 m/s2, 10 Hz … 1 kHz | EN 60068-2-6 |
