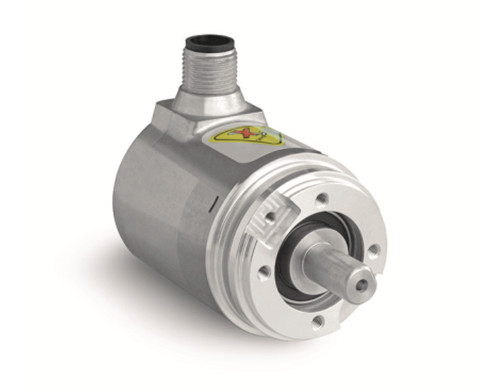

无磨损磁性绝对值式编码器
多圈、无齿轮、无电池
电流或电压输出接口
极其紧凑且非常坚固的结构造型
防护等级为 IP67
广泛的温度范围 -40 °C 至 85 °C
异常经济实惠、物超所值
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 材料为不锈钢 | |
| 法兰 | 铝 | |
| 外壳 | 压铸锌 | |
| 转速 | 6000 min-1 | 在防护等级处于 IP65 和安装型式为 M3、M4 时，短期时间 ≤10 min. |
| 3000 min-1 | 在防护等级处于 IP65 和安装型式为 M3、M4 及不间断运行时， | |
| 4000 min-1 | 在防护等级处于 IP67 和安装型式为 M1、M2 时，短期时间 ≤10 min. | |
| 2000 min-1 | 在防护等级处于 IP67 或安装型式为 M1、M2 及不间断运行时， | |
| 启动扭矩 | <0.007 Nm 在 20 °C | 在防护等级处于 IP65 和安装型式为 M3、M4 时 |
| <0.01 Nm 在 20 °C | 在防护等级处于 IP67 和安装型式为 M3、M4 时 | |
| <0.01 Nm 在 20 °C | 在安装型式为 M1、M2 时 | |
| 轴负载 | 40 N | 轴向，安装型式 M3、M4 |
| 20 N | 轴向、安装型式为 M3、M4 | |
| 80 N | 轴向，安装型式 M1、M2 | |
| 40 N | 轴向、安装型式为 M1、M2 | |
| 电缆护套 | PVC | ø6.2 ±0.2 mm |
| 电缆曲率半径 | 60 mm | 静态式 |
| 130 mm | 动态式 | |
| 安装方式 | 压夹式法兰 ø58 mm | 安装型式 M1 |
| 伺服法兰 ø58 mm | 安装型式 M2 | |
| 压夹式法兰 ø36 mm | 安装型式 M3 | |
| 伺服法兰 ø36 mm | 安装型式 M4 | |
| 重量 | ~0.2 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 10 … 30 V DC | 限于 0 至 5 V、带反极保护、所用适配器符合等级 2 (UL 1310) |
| 15 … 30 V DC | 限于 0 至 10 V、带反极保护、所用适配器符合等级 2 (UL 1310) | |
| 10 … 30 V DC | 限于输出在 4 至 20 mA、但 UB > 负载 U +2.0 V、带反极保护、所用适配器符合等级 2 (UL 1310) | |
| 电流消耗 | ≤30 mA | 无负载 |
| 参数存储器 | 104 循环次数 | 同样适用于校准过程 |
| 输入 | 2 | 信号输入端口有限，输入信号在高电平时生效 |
| 高的输入信号电平 | +UB | ≥1 s |
| 状态指示 | 双色 LED 灯（红色/绿色） | 设备状态 |
| 输出电压 | 0 … 5 V | 电阻 ≥1000 Ω |
| 0 … 10 V | 电阻 ≥1000 Ω | |
| 输出电流 | 4 … 20 mA | 电阻 ≤900 Ω, 在 24 V DC 时 |
| 温度漂移 | <100 ppm/K | |
| 周期循环时间 | 1 ms | |
| 开关时间 | <1 s | |
| 震荡时间 | <1 ms | 在信号输出为 0 至 5 V 和 0 至 10 V、电阻 = 1000 Ω、25 °C 时 |
| <1 ms | 在信号输出为 4 至 20 mA、电阻 = 900 Ω、25 °C 时 | |
| 连接方式 | 1 个 M12 连接器 (A-编码) | 5 枚针端、1 根插销、连接类型 E12E |
| 电缆终端敞开 | 连接类型为 E1 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 扫描 | 磁性 | |
| 分辨率 | 11 bit | 限于 0 至 5 V、模拟输出 FS |
| 12 bit | 限于 0 至 10 V、 4 至 20 mA、模拟输出 FS | |
| 系统精确度 | ±1° | |
| 重复精度 | ±0.2° | |
| 测量范围 | ≥22.5° | |
| 65536 转 | 16 bit，出厂设置 16 转 | |
| 许可 | UL | UL 61010-1, 文件号码 E503367 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -40 … 85 °C | |
| 储存温度 | -40 … 85 °C | |
| 相对湿度 | 93 % | 不允许凝露 |
| EMV | 按 DIN EN 61326-1 标准 | 工业用影响度要求 |
| 按 DIN EN 61000-4-2, -3, -6, -8 标准 | 抗干扰性或影响度 | |
| 按 DIN EN 61000-4-4 标准 | burst / surge | |
| 按 DIN EN 61000-6-4 标准 | 干扰发射或放射量 | |
| 按 DIN EN 55011 Klasse B 标准 | 干扰放射强度或无线电放射抑制 | |
| 安全条例 | UL 61010-1 | 适合室内使用、可以室外使用、不适合用于直接紫外线照射下。 使用环境可以干燥或潮湿。 防护等级为 III，符合 EN 61140 标准。 污染等级为 2，根据 EN 61010 标准。 在40°C 时的最高空气湿度为 93%。 |
| 防护等级 | 防护等级为 IP65 | 按照 EN 60529 标准 (防护等级未经 UL 检验） |
| 防护等级为 IP67 | 按照 EN 60529 标准 (防护等级未经 UL 检验） | |
| 耐冲击性 | 2500 m/s2, 6 ms | 按照 EN 60068-2-27 标准 |
| 耐振动性 | 300 m/s2, 10 … 2000 Hz | 按照 EN 60068-2-6 标准 |
