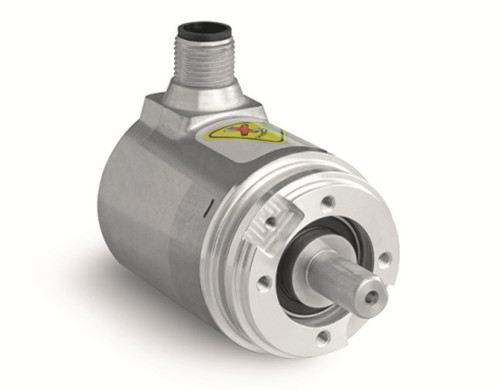

无磨损磁性绝对值式编码器
多圈、无齿轮、无电池
接口方式 SSI、 IO-Link
极其紧凑且非常坚固的结构造型
防护等级为 IP67
广泛的温度范围 -40 °C 至 85 °C
异常经济实惠、物超所值
工业 4.0 就绪
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 材料为不锈钢 | |
| 法兰 | 铝 | |
| 外壳 | 压铸锌 | |
| 转速 | 6000 min-1 | 在防护等级处于 IP65 和安装型式为 M3、M4 时，短期时间 ≤10 min. |
| 3000 min-1 | 在防护等级处于 IP65 和安装型式为 M3、M4 及不间断运行时， | |
| 4000 min-1 | 在防护等级处于 IP67 和安装型式为 M1、M2 时，短期时间 ≤10 min. | |
| 2000 min-1 | 在防护等级处于 IP67 或安装型式为 M1、M2 及不间断运行时， | |
| 启动扭矩 | <0.007 Nm 在 20 °C | 在防护等级处于 IP65 和安装型式为 M3、M4 时 |
| <0.01 Nm 在 20 °C | 在防护等级处于 IP67 和安装型式为 M3、M4 时， | |
| <0.01 Nm 在 20 °C | 在安装型式为 M1、M2 时 | |
| 轴负载 | 40 N | 轴向，安装型式 M3、M4 |
| 20 N | 轴向、安装型式为 M3、M4 | |
| 80 N | 轴向，安装型式 M1、M2 | |
| 40 N | 轴向、安装型式为 M1、M2 | |
| 电缆护套 | PUR | ø5.5 ±0.2 mm, 限于 SSI 型 |
| 电缆曲率半径 | 45 mm | 静态式，限于 SSI |
| 65 mm | 动态式, 限于 SSI | |
| 安装方式 | 压夹式法兰 ø58 mm | 安装型式 M1 |
| 伺服法兰 ø58 mm | 安装型式 M2 | |
| 压夹式法兰 ø36 mm | 安装型式 M3 | |
| 伺服法兰 ø36 mm | 安装型式 M4 | |
| 重量 | ~0.2 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 18 … 30 V DC | 反极性保护，所用适配器符合等级 2 (UL 1310) |
| 电流消耗 | ≤40 mA | 无负载 |
| 参数存储器 | 104 循环次数 | 同样适用于校准过程 |
| 状态指示 | 双色 LED 灯（红色/绿色） | 设备状态 |
| 接口 | IO-Link 型号 1.1 | 根据 IEC 61131-9 标准 |
| 参数 | SIKO 标准简介 | IOL |
| 智能传感器简介 | IOLssp | |
| 连接方式 | 1 个 M12 连接器 (A-编码) | 4 枚针端、1 个插销、连接型式 E12E |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 10 … 30 V DC | 反极性保护，所用适配器符合等级 2 (UL 1310) |
| 电流消耗 | ≤40 mA | 无负载 |
| 参数存储器 | 104 循环次数 | 同样适用于校准过程 |
| 数字量输入 | 2 | 校准 (SET)、旋转方向 (DIR)，两个信号输入在高电平（比较器）时反应。 |
| 高的输入信号电平 | ≥60 % 来自 +UB | <+UB |
| 低的输入信号电平 | ≤30 % 来自 +UB | |
| SSI 时钟频率输入 | 50 kHz … 2 MHz | |
| 状态指示 | 双色 LED 灯（红色/绿色） | 设备状态 |
| 单稳态触发器时间 | ≤15 µs | |
| 接口 | SSI | 符合 RS485 标准的线路驱动程序 |
| 周期循环时间 | 2 ms | |
| 连接方式 | 1 个 M12 连接器 (A-编码) | 8 枚针端、1 根插销、连接类型 E12E |
| 电缆终端敞开 | 连接类型 E1 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 扫描 | 磁性 | |
| 分辨率 | 12 bit | 单圈、4096 步数或转数、仅限于 SSI |
| 13 bit | 单圈、8192 步数或转数、仅限于 SSI | |
| 14 bit | 单圈、16384 步数或转数 | |
| 系统精确度 | ±1° | |
| 重复精度 | ±0.2° | |
| 测量范围 | 1 转 | 单圈 |
| 4096 转 | 12 bit、仅限于 SSI 式 | |
| 65536 转 | 16 bit、仅限于 SSI 式 | |
| 262144 转 | 18 bit、仅限于 IO-Link 式 | |
| 16777216 转 | 24 bit、仅限于 SSI 式 | |
| 许可 | UL | UL 61010-1, 文件号码 E503367 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -40 … 85 °C | |
| 储存温度 | -40 … 85 °C | |
| 相对湿度 | 93 % | 不允许凝露 |
| EMV | 按 DIN EN 61326-1 标准 | 工业用影响度要求 |
| 按 DIN EN 61000-4-2, -3, -6, -8 标准 | 抗干扰性或影响度 | |
| 按 DIN EN 61000-4-4 标准 | burst | |
| 按 DIN EN 61000-6-2 标准 | 抗干扰性或影响度 | |
| 按 DIN EN 61000-6-4 标准 | 干扰发射或放射量 | |
| 按 DIN EN 55011 标准，等级 A 和 B | 干扰放射强度或无线电放射抑制 | |
| 安全条例 | UL 61010-1 | 适合室内使用、可以室外使用、不适合用于直接紫外线照射下。 使用环境可以干燥或潮湿。 防护等级为 III，符合 EN 61140 标准。 污染等级为 2，根据 EN 61010 标准。 在40°C 时的最高空气湿度为 93%。 |
| 防护等级 | 防护等级为 IP65 | 按照 EN 60529 标准 (防护等级未经 UL 检验） |
| 防护等级为 IP67 | 按照 EN 60529 标准 (防护等级未经 UL 检验） | |
| 耐冲击性 | 2500 m/s2, 6 ms | 按照 EN 60068-2-27 标准 |
| 耐振动性 | 300 m/s2, 10 … 2000 Hz | 按照 EN 60068-2-6 标准 |
