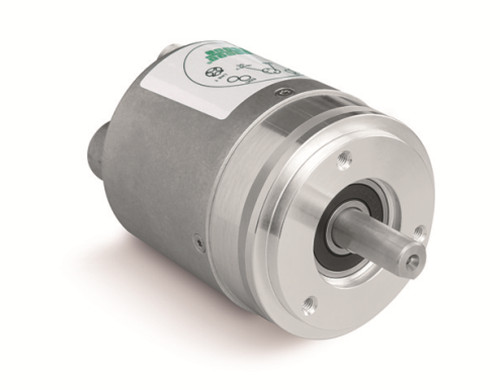

光学绝对值式编码器
高精度和高达 19 位的单圈分辨率
接口方式为 PROFINET IO、 EtherNet 或 IP
坚固耐用的轴承结构以及高抗冲击和抗振动能力
100 % 抗磁性
快速启动调试性和高系统待用性
工业 4.0 就绪
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 材料为不锈钢 | |
| 法兰 | 铝 | |
| 外壳 | 铝 | |
| 转速 | ≤9000 min-1 | 短期性 ≤10 min., 限于 EPN PROFINET IO 型 |
| ≤6000 min-1 | 连续不断运行式, 限于 EPN PROFINET IO 型 | |
| 转动惯量 | ≤3 x 10-6 kgm2 | |
| 启动扭矩 | <0.01 Nm 在 20 °C | |
| 轴负载 | 80 N | 轴向 |
| 40 N | 轴向 | |
| 安装方式 | 压夹式法兰 ø58 mm | 安装型式 M1 |
| 伺服法兰 ø58 mm | 安装型式 M2 | |
| 四方形法兰 63.5 mm | 安装型式 M5 | |
| 重量 | ~0.45 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 10 … 30 V DC | 反极性保护，所用适配器符合等级 2 (UL 1310) |
| 电流消耗 | ≤250 mA | 无负载 |
| 参数存储器 | 1010 循环次数 | 同样适用于校准过程 |
| 状态指示 | 5 个 LED 灯 | 设备状态或总线状态 |
| 接口 | PROFINET IO | 概况说明版本 4.2、PROFIdrive 型号 4.2、RT 等级 3 (IRT)、一致性等级 C、应用类型等级 6、编码器等级 4、净负载等级 II |
| 连接方式 | 1 个 M12 连接器 (A-编码) | 4 枚针端、1 个插销 |
| 2 个 M12 连接器 (D-编码) | 4 枚针端、2 个插口 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 扫描 | 光学式 | |
| 分辨率 | 19 bit | EPN PROFINET IO 型时可调节、默认值：8192（13 bit） |
| 系统精确度 | ±0.0194° 在 23 °C ±2 °C | |
| ±0.0139° 在 23 °C ±2 °C | 典型式 | |
| 重复精度 | 1 LSB | |
| 测量范围 | 16777216 转 | 24 bit、在 EPN PROFINET IO 型, 默认值: 4096 (12 bit), 可调性仅限于相对总分辨率 |
| 许可 | UL | UL 61010-1, 文件号码 E503367 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -40 … 80 °C | |
| 储存温度 | -40 … 80 °C | |
| 相对湿度 | 95 % | 不允许凝露 |
| EMV | 按 DIN EN 61326-1 标准 | 工业用影响度要求 |
| 按 DIN EN 61000-4-2, -3, -6, -8 标准 | 抗干扰强度或受影响强度 | |
| 按 DIN EN 61000-4-4 标准 | burst | |
| 按 DIN EN 55011 Klasse A 标准 | 干扰放射强度或无线电放射抑制 | |
| 安全条例 | UL 61010-1 | 适合室内使用、可以室外使用、不适合用于直接紫外线照射下。 使用环境可以干燥或潮湿。 防护等级为 III，符合 EN 61140 标准。 污染等级为 2，根据 EN 61010 标准。 在40°C 时的最高空气湿度为 93%。 |
| 防护等级 | 防护等级为 IP65 | 按照 EN 60529 标准 (防护等级未经 UL 检验） |
| 防护等级为 IP67 | 按照 EN 60529 标准 (防护等级未经 UL 检验） | |
| 耐冲击性 | 2500 m/s2, 6 ms | 按照 EN 60068-2-27 标准 |
| 耐振动性 | 100 m/s2, 55 … 2000 Hz | 按照 EN 60068-2-6 标准 |
