| 特征 | 技术数据 | 补充 |
|---|---|---|

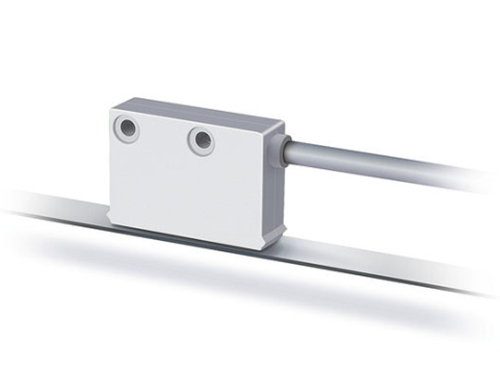

| 外壳 | 白色塑料 | |
| 传感器/尺的读取距离 | 0.1 … 4 mm | |
| 电缆护套 | PUR, 适用拖链 | 4芯，直径 4.4-0.4 毫米 |
| 电缆曲率半径 | 5x 电缆直径 | 固定的 |
| 7.5x 电缆直径 | 可动的 | |
| 电缆寿命 | >5 百万个循环 | 在以下的测试条件下: 行进位移 4.5 m 行进速度 3 m/s 加速度 5 m/s2 环境温度 20 °C ±5 °C |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC±20 % | 反极性保护 |
| 电流消耗 | <20 mA | 无负载的 |
| 输出电路 | PP | |

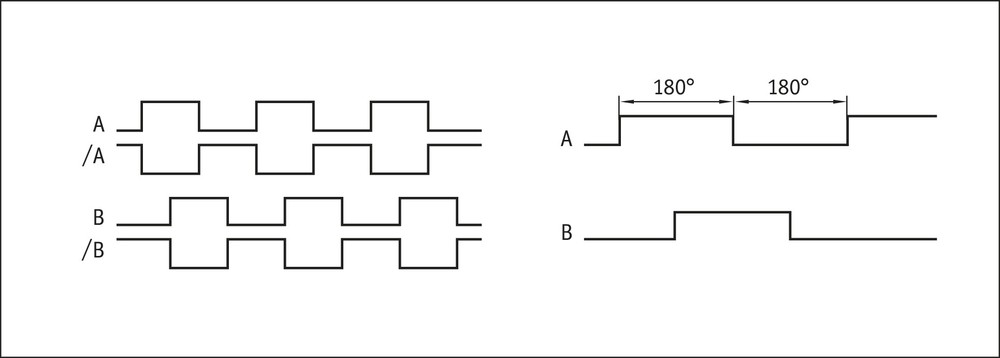

| 输出信号 | A, B | 90° 相移动 |
| 高的输出信号电平 | >UB - 3.5 V | |
| 低的输出信号电平 | <2 V | |
| 反应时间 | 1.5 µs | |
| 实时性要求 | 与速度成比例的信号输出 | |
| 连接方式 | 开放的电线末端 | |
插拔连接器 | 7 针 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 分辨率 | 1 mm | 在4倍评估条件下 |
| 系统精确度 | ±(1 + 0.03 x L) mm, L 单位 m | 在 TU = 20 °C 条件下 |
| 重复精度 | ±1 mm | |
| 测量范围 | ∞ | |
| 行进速度 | ≤10 m/s |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -10 … 70 °C | |
| 储存温度 | -30 … 80 °C | |
| 相对湿度 | 100 % | 允许凝露 |
| EMV | EN 61000-6-2 | 抗干扰性 / 影响度 |
EN 61000-6-4 | 干扰发射/放射 | |
| 防护等级 | IP67 | EN 60529 |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
