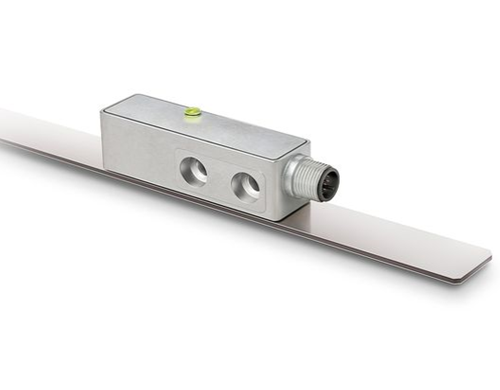

| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 压铸锌 | |
| 传感器/尺的读取距离 | ≤1.3 mm |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 4.5 … 30 V DC | 反极性保护 |
| 功率消耗 | <1.5 W | |
| SSI 时钟频率输入 | ≤750 kHz | 取决于电线长度 |
| 输出电路 | 无, LD (RS422) | |
| 接口 | SSI, RS485 | |
| CANopen | Spec. 2.0A, DS 301, DS 406, ISO 11898 | |
| 波特率 | 0.05 … 1 Mbit/s | CANopen |
| 周期循环时间 | <25 µs | SSI/RS485 |
| <40 µs | CANopen | |
| 连接方式 | M12 插拔连接器（A 编码） | 12 针, 1 个插头 (SSI, RS485) |
M12-插头连接器 (A编码) | 5 针, 1 个插头 (CANopen) |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 分辨率 | 5, 10 µm | 绝对值式 |
| 10 µm | 绝对式, CANopen 出厂设置, 可设置到 5 µm | |
| 1, 5, 10 µm | 增量式 | |
| 系统精确度 | ±(0.02 + 0.03 x L) mm, L 单位 m | 在 TU = 20 °C 条件下 |
| 重复精度 | ≤5 µm ; ±1 个数 | 在 TU = 20 °C 条件下 |
| 测量范围 | ≤10240 mm | |
| 行进速度 | ≤5 m/s | 绝对值式 |
见表格 | 增量式 |
| 行进速度 Vmax [m/s] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 分辨率 [mm] | 0.001 | 4.00 | 1.60 | 0.80 | 0.32 | 0.20 | 0.10 | 0.05 | 0.03 | 0.01 |
| 0.005 | 20.00 | 8.00 | 4.00 | 1.60 | 1.00 | 0.50 | 0.25 | 0.13 | 0.06 | |
| 0.010 | 25.00 | 16.00 | 8.00 | 3.20 | 2.00 | 1.00 | 0.50 | 0.25 | 0.13 | |
| 脉冲间距[μs] | 0.20 | 0.50 | 1.00 | 2.50 | 4.00 | 8.00 | 16.00 | 32.00 | 66.00 | |
| 计数频率[kHz] | 1250.00 | 500.00 | 250.00 | 100.00 | 62.50 | 31.25 | 15.63 | 7.81 | 3.79 | |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -30 … 85 °C | |
| 储存温度 | -40 … 85 °C | |
| 相对湿度 | 100 % | 允许凝露 |
| EMV | EN 61000-6-2 | 抗干扰性 / 影响度 |
EN 61000-6-4 | 干扰发射/放射 | |
| 防护等级 | IP67 | EN60529，配有配套连接器 |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
