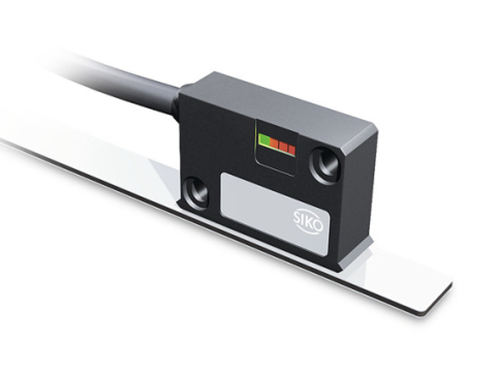

| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 黑色塑料 | K 型结构 |
压铸锌/铝 | M 型结构;铝质前盖 | |
| 压铸锌 | ZM 型结构 | |
| 传感器/尺的读取距离 | 0.1 … 2 mm | 参考信号 O，I |
| 0.1 … 1.5 mm | 基准信号 R | |
| 0.4 … 1 mm | 参考信号 FR | |
| 传感器/环的读取距离 | 0.1 … 2 mm | 参考信号 O,I |
| 0.1 … 1.5 mm | 参考信号 R | |
| 电缆护套 | PUR，适用于拖链 | 6、8 芯，直径 5-0.4 毫米 |
| 电缆曲率半径 | 5x 电缆直径 | 固定的 |
| 7.5x 电缆直径 | 可动的 | |
| 电缆寿命 | >5 百万个循环 | 在以下的测试条件下: 行进位移 4.5 m 行进速度 3 m/s 加速度 5 m/s2 环境温度 20 °C ±5 °C |
| 行进速度 / 周速度 Vmax [m/s] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 分辨率/ 缩放系数 | 0.001/1250 | 4.00 | 3.20 | 1.60 | 0.80 | 0.32 | 0.20 | 0.10 | 0.05 | 0.03 | 0.01 |
| 0.005/250 | 20.00 | 16.00 | 8.00 | 4.00 | 1.60 | 1.00 | 0.50 | 0.25 | 0.13 | 0.06 | |
| 0.01/125 | 25.00 | 25.00 | 16.00 | 8.00 | 3.20 | 2.00 | 1.00 | 0.50 | 0.25 | 0.12 | |
| 0.025/50 | 25.00 | 25.00 | 25.00 | 20.00 | 8.00 | 5.00 | 2.50 | 1.25 | 0.63 | 0.30 | |
| 0.05/25 | 25.00 | 25.00 | 25.00 | 25.00 | 16.00 | 10.00 | 5.00 | 2.50 | 1.25 | 0.61 | |
| 0.1/12.5 | 25.00 | 25.00 | 25.00 | 25.00 | 25.00 | 20.00 | 10.00 | 5.00 | 2.50 | 1.21 | |

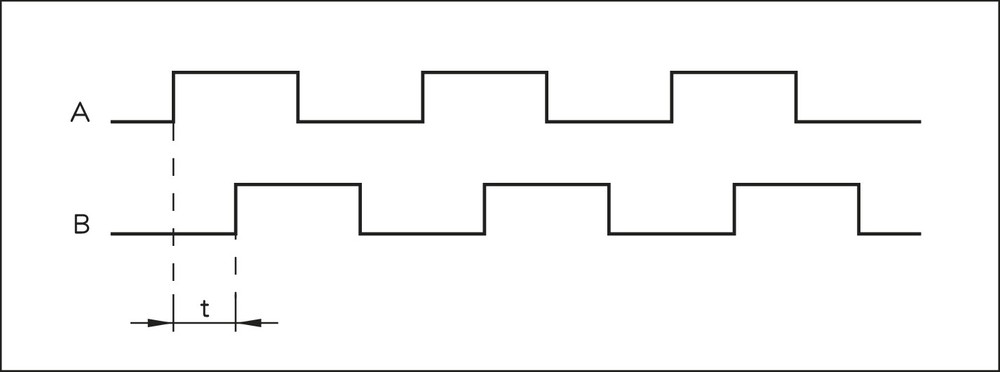

| 脉冲间距 [μs] | 0.20 | 0.25 | 0.50 | 1.00 | 2.50 | 4.00 | 8.00 | 16.00 | 32.00 | 66.00 | |

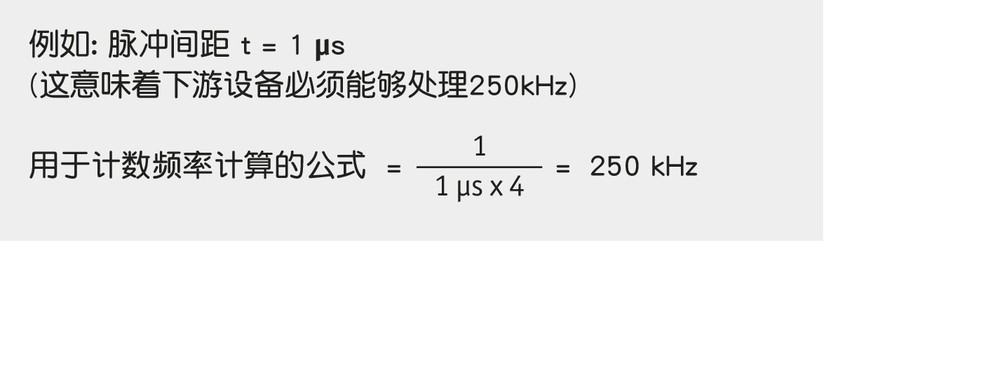

| 计数频率 [kHz] | 1250.00 | 1000.00 | 500.00 | 250.00 | 100.00 | 62.50 | 31.25 | 15.63 | 7.81 | 3.79 | |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 6.5 … 30 V DC | 反极性保护 |
| 4.75 … 6 V DC | 无反极性保护 | |
| 电流消耗 | <25 mA | 24 V 直流电; 无负载 |
| <75 mA | 负载 | |
| 输出电路 | PP, LD (RS422) | |
| 输出信号 | A, /A, B, /B, I, /I, R, /R, FR, /FR | |
| 高的输出信号电平 | >UB - 2.5 V | PP |
| >2.5 V | LD | |
| 低的输出信号电平 | <0.8 V | |
| 反应时间 | 1.5 µs | |
| 基准信号的脉冲宽度 | 1 或者 4 增量 | |
| 实时性要求 | 与速度成比例的信号输出 | |
| 连接方式 | 开放的电缆末端 | |
插拔连接器 | 7/8 针 | |
D-Sub | 9 针 |

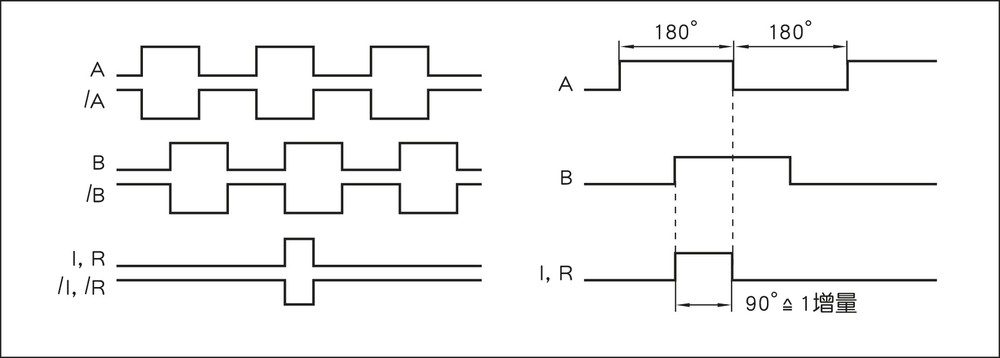

信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
带4个增量式(360°）信号长度的参考信号和指示信号从第5个计数开始有效。打开驱动电压之后要注意相应的延迟。
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 分辨率 | 0.001, 0.005, 0.01, 0.025, 0.05, 0.1 mm | |
| 缩放因数 | 12.5, 25, 50, 125, 250, 1250 | |
| 线性偏差 | ±20 µm | 在 TU = 20 °C 条件下，读取间距 1 mm |
| 重复精度 | ±10 µm | |
| 测量范围 | ∞ | |
| 周速度 | 取决于分辨率和脉冲间隔 | 见表格 |
| 行进速度 | 依赖于分辨率和脉冲间隔 | 见表格 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -10 … 70 °C | |
| 储存温度 | -30 … 80 °C | |
| 相对湿度 | 100 % | 允许凝露 |
| EMV | EN 61000-6-2 | 抗干扰性 / 影响度 |
| EN 61000-6-4 | 干扰发射/放射 | |
| 防护等级 | IP67 | EN 60529 |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
