最大分辨率为 1 μm
与MR500或者MBR500（160针）相连接，最大达200000脉冲/转
重复精度 ±0.005 毫米
集成距离监测的LED状态显示器

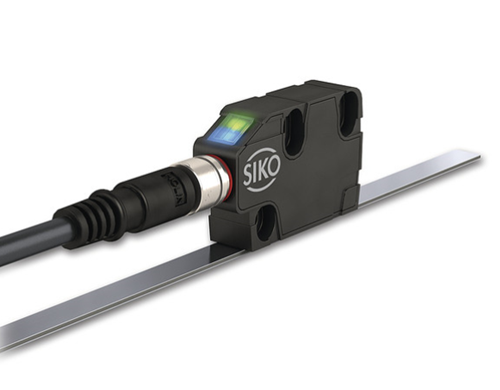

与磁尺 MB500/1, 磁环 MR500, 磁尺环 MBR500配合工作
读取距离 ≤2 mm
可插拔传感器接口带延长线KV1C
输出电路 PP, TTL, LD (依赖于工作电压)
可选择参考点R或者灵活的参考标记FR
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 黑色塑料 | |
| 传感器/尺的读取距离 | 0.1 … 2 mm | 参考信号 I |
| 0.1 … 1.5 mm | 参考信号 R | |
| 0.4 … 1 mm | 参考信号 FR | |
| 传感器/环的读取距离 | 0.1 … 2 mm | 参考信号 I |
| 0.1 … 1.5 mm | 参考信号 R |
| 行进速度/周速 Vmax [m/s] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 分辨率/ 缩放系数 | 0.001/1250 | 4.00 | 3.20 | 1.60 | 0.80 | 0.32 | 0.20 | 0.10 | 0.05 | 0.03 | 0.01 |
| 0.005/250 | 20.00 | 16.00 | 8.00 | 4.00 | 1.60 | 1.00 | 0.50 | 0.25 | 0.13 | 0.06 | |
| 0.01/125 | 25.00 | 25.00 | 16.00 | 8.00 | 3.20 | 2.00 | 1.00 | 0.50 | 0.25 | 0.12 | |
| 0.025/50 | 25.00 | 25.00 | 25.00 | 20.00 | 8.00 | 5.00 | 2.50 | 1.25 | 0.63 | 0.30 | |
| 0.05/25 | 25.00 | 25.00 | 25.00 | 25.00 | 16.00 | 10.00 | 5.00 | 2.50 | 1.25 | 0.61 | |
| 0.1/12.5 | 25.00 | 25.00 | 25.00 | 25.00 | 25.00 | 20.00 | 10.00 | 5.00 | 2.50 | 1.21 | |

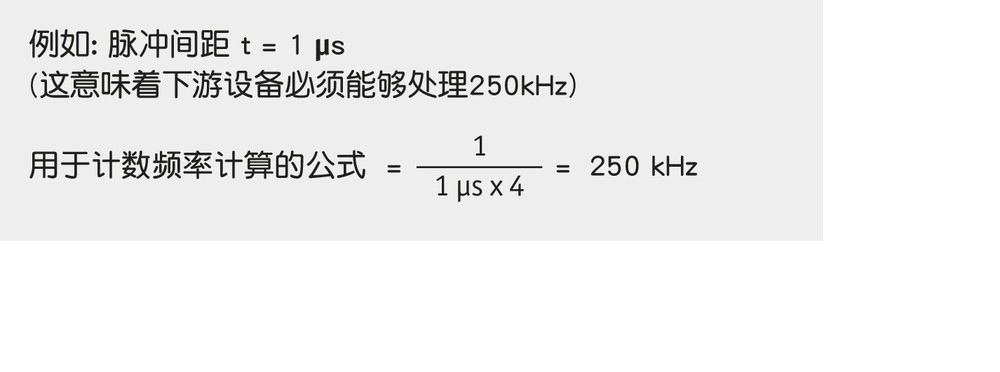

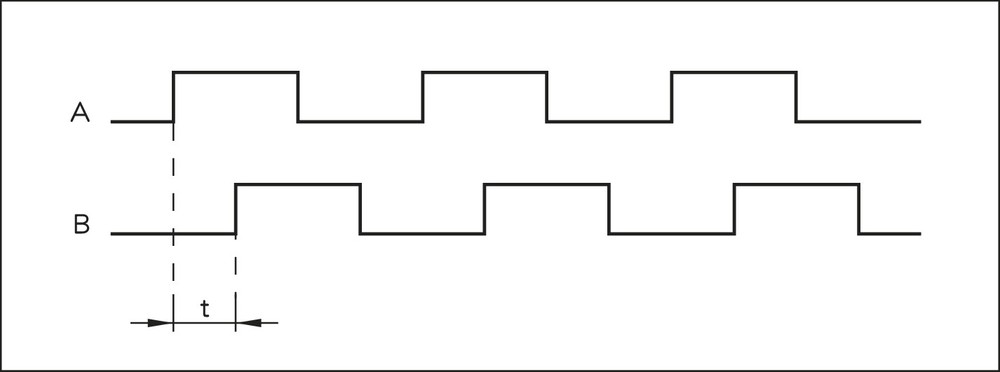

| 脉冲间隔 [μs] | 0.20 | 0.25 | 0.50 | 1.00 | 2.50 | 4.00 | 8.00 | 16.00 | 32.00 | 66.00 | |
| 计数频率 [kHz] | 1250.00 | 1000.00 | 500.00 | 250.00 | 100.00 | 62.50 | 31.25 | 15.63 | 7.81 | 3.79 | |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 4.75 … 30 V DC | 反极性保护 |
| 电流消耗 | <30 mA | 24V直流电;无负载 |
| <75 mA | 24 V 直流电; 负载 | |
| 输出电路 | PP | 在工作电压 4.75 - 30 V DC |
TTL, LD (RS422) | 在工作电压 4.75 ... 6 V DC | |
| 输出信号 | A, /A, B, /B, I, /I, R, /R, FR, /FR | |
| 高的输出信号电平 | >UB - 2.5 V | PP |
| >2.5 V | LD | |
| 低的输出信号电平 | <0.8 V | |
| 反应时间 | 1.5 µs | |
| 指数标记 | 周期性，固定，弹性的 | |
| 基准信号的脉冲宽度 | 1 或者 4 增量 | |
| 实时性要求 | 与速度成比例的信号输出 | |
| 连接方式 | 插拔连接器 | 8 针, 1 个插头 |

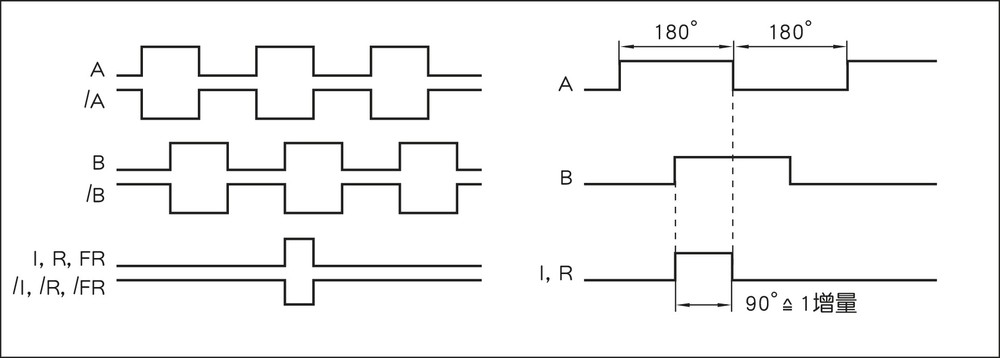

信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 针长 | 5 mm | |
| 分辨率 | 0.001, 0.005, 0.01, 0.025, 0.05, 0.1 mm | |
| 缩放因数 | 12.5, 25, 50, 125, 250, 1250 | |
| 系统精确度 | ± (0.025 + 0.01 x L) 毫米, L 单位米 | |
| ±0.1° | ||
| 重复精度 | ±5 µm | |
| 测量范围 | ∞ | |
| 周速度 | 根据分辨率和脉冲间隔 | 见表格 |
| 行进速度 | 根据分辨率和脉冲间隔 | 见表格 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -40 … 85 °C | |
| 储存温度 | -40 … 85 °C | |
| 相对湿度 | 100 % | 允许凝露 |
| EMV | EN 61326-1 | 工业用抗干扰强度，排放限值 B 级 |
| 防护等级 | IP67 | EN 60529, 安装对应插头 |
| 耐冲击性 | ≤500 m/s2, 11 ms | EN 60068-2-27，半正弦，3 轴 (+/-), 每 3 次震动 |
| 耐振动性 | ≤100 m/s2, 10 … 2000 Hz | EN 60068-2-6, 3 轴, 每10次循环 |
