| 特征 | 技术数据 | 补充 |
|---|---|---|

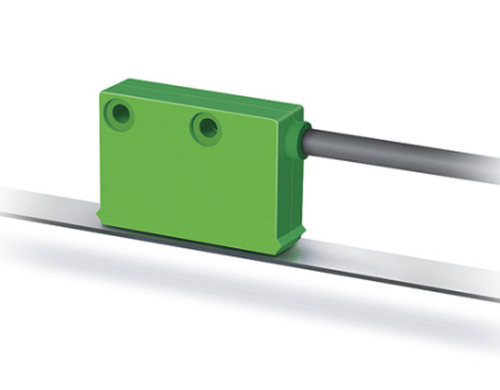

| 外壳 | 绿色塑料 | |
| 传感器/尺的读取距离 | 0.1 … 1 mm | 参考信号 O, I |
| 0.1 … 0.4 mm | 参考信号Ｒ | |
| 传感器/环的读取距离 | 0.1 … 0.8 mm | 参考信号 O, I |
| 0.1 … 0.4 mm | 参考信号 R | |
| 电缆护套 | PUR, 适用拖链 | 4芯，直径 4.4-0.4 毫米; 5、 6、8芯，直径 5-0.4 毫米 |
| 电缆曲率半径 | 5x 线缆直径 | 固定的 |
| 7.5x 线缆直径 | 动态的 | |
| 电缆寿命 | >5 百万个循环 | 在以下的测试条件下: 行进位移 4.5 m 行进速度 3 m/s 加速度 5 m/s2 环境温度 20 °C ±5 °C |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±20 % | 反极性保护 |
| 5 V DC ±5 % | 无反极性保护 | |
| 电流消耗 | <20 mA | 24 V 直流电, 无负载 |
| <75 mA | 负载 | |
| 输出电路 | PP, LD (RS422), TTL | PP 只在 24 V 条件下 |
| 输出信号 | A, A/, B, B/, I, I/, R, R/ | 正交信号 |
| 高的输出信号电平 | >UB - 2.5 V | PP |
| >2.5 V | LD | |
| >2.4 V | TTL | |
| 低的输出信号电平 | <0.8 V | PP |
| <0.5 V | LD | |
| <0.4 V | TTL | |
| 反应时间 | 1.5 µs | |
| 图像跳动 | <15 % | 读取距离 0.5 mm |
| 基准信号的脉冲宽度 | 1 增量 | |
| 实时性要求 | 与速度成比例的信号输出 | |
| 连接方式 | 开放的电线末端 | |
| 插拔连接器 | 7/8 针 | |
| D-Sub | 9 针 |

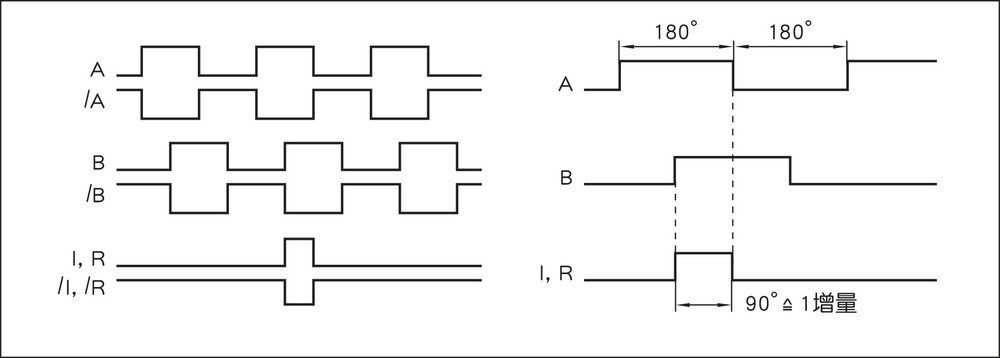

信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 分辨率 | 0.025, 0.05, 0.1, 0.5 mm | |
| 缩放因数 | 1, 5, 10, 20 | |
| 系统精确度 | ±(0.05 + 0.01 x L) mm, L 单位 m | 在 TU = 20 °C 条件下 |
| ±0.1° | 在 TU = 20 °C 条件下 | |
| 重复精度 | ±1 增量 | |
| 测量范围 | ∞ | |
| 周速度 | ≤25 m/s | 参考速度 ≤2 m/s |
| 行进速度 | ≤25 m/s | 参考速度 ≤2 m/s |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -10 … 70 °C | |
| 储存温度 | -30 … 80 °C | |
| 相对湿度 | 100 % | 允许凝露 |
| EMV | EN 61000-6-2 | 抗干扰性 / 影响度 |
EN 61000-6-4 | 干扰发射/放射 | |
| 防护等级 | IP67 | EN 60529 |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
