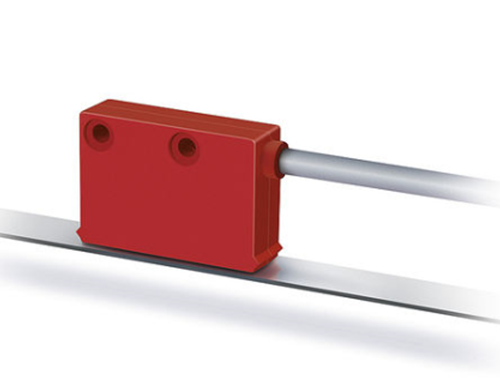

| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 红色塑料 | A 型结构 |
钢 | F 型结构 | |
| 压铸锌 | ZM 型结构 | |
| 传感器/尺的读取距离 | 0.1 … 2 mm | 参考信号 O, I |
| 0.1 … 1.5 mm | 参考信号 R | |
| 0.4 … 1 mm | 参考信号 FR | |
| 传感器/环的读取距离 | 0.1 … 2 mm | 参考信号 O, I |
| 0.1 … 1 mm | 参考信号 R | |
| 电缆护套 | PUR, 适用拖链 | 4芯，直径 4.4-0.4 毫米; 5、6、8芯，直径 5-0.4 毫米 |
| 电缆曲率半径 | 5x 电缆直径 | 固定的 |
| 7.5x 电缆直径 | 可动的 | |
| 电缆寿命 | >5 百万个循环 | 在以下的测试条件下: 行进位移 4.5 m 行进速度 3 m/s 加速度 5 m/s2 环境温度 20 °C ±5 °C |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±20 % | 反极性保护 |
| 5 V DC ±5 % | 无反极性保护 | |
| 电流消耗 | <20 mA | 24 V 直流电, 无负载 |
| <75 mA | 负载 | |
| 输出电路 | PP, LD (RS422), TTL | PP 只在 24 V 条件下 |
| 输出信号 | A, /A, B, /B, I, /I, R, /R, FR, /FR | 正交信号 |
| 高的输出信号电平 | >UB - 2.5 V | PP |
| >2.5 V | LD | |
| >2.4 V | TTL | |
| 低的输出信号电平 | <0.8 V | PP |
| <0.5 V | LD | |
| <0.4 V | TTL | |
| 反应时间 | 1.5 µs | |
| 图像跳动 | <15 % | 读数距离 0.5 mm |
| 基准信号的脉冲宽度 | 1 增量 | |
| 实时性要求 | 与速度成比例的信号输出 | |
| 连接方式 | 开放的电线末端 | |
插拔连接器 | 7/8 针 | |
| D-Sub | 9 针 |

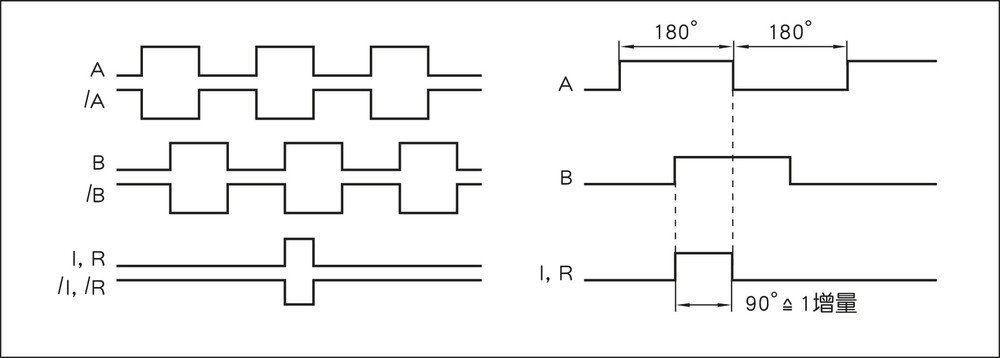

信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
