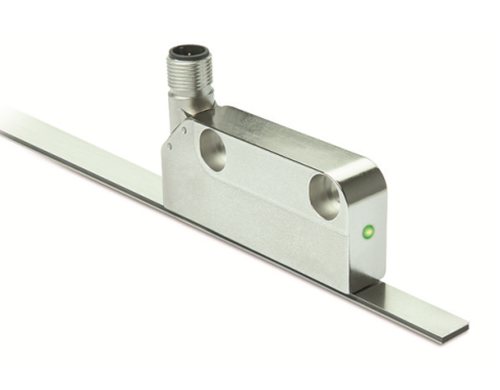

高度绝对分辨率达 1 µm
重复精度最大为 ±1 μm
读取间距 ≤0.8 mm
测量范围 0 … 16 m
LED 功能指示和状态指示灯
接口方式 BiSS C、SSI、IO-Link
模拟式 Sin/Cos 1 Vss 或者数字式线性驱动器可选
连接方式 M12（A 编码），可摆动式
工业 4.0 就绪
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 压铸锌 | |
| 传感器/尺的读取距离 | ≤0.8 mm | |
| 重量 | ~0.095 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 4.5 … 30 V DC | 反极保护 (SSI + BISS/C) |
| 7.5 … 30 V DC | 反极保护 (IOL) | |
| 电流消耗 | <200 mA | |
| 状态指示 | RGB-LED | 可信度错误、间距警告、设备状态 |

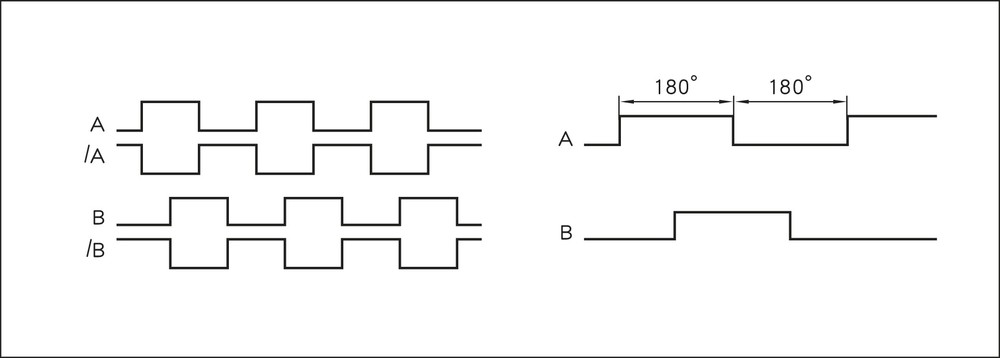

| 输出电路 | 不带, LD, 1Vss | |
| 接口 | SSI, BiSS C, IO-Link | |
| 实时性要求 | 与速度成比例的信号输出 | Sin/Cos 输出 |
| 连接方式 | M12 插拔连接器 (编码 A) | 12-芯, 1个插头带芯针 (SSI + BiSS/C + IOL) |

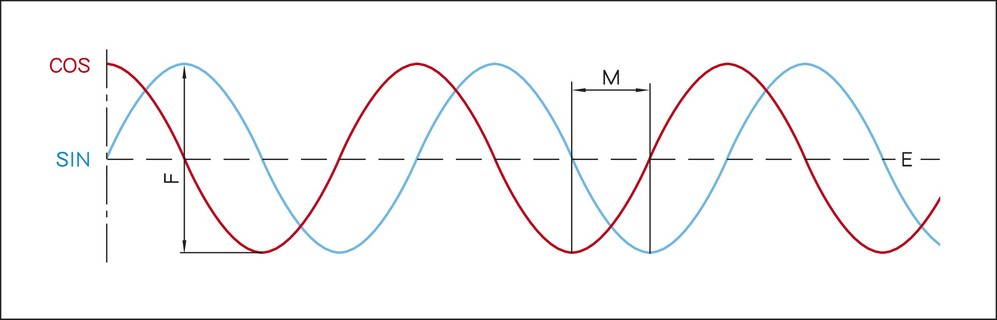

E: 基准电压 2.5 V
F: 1 VSS ±10 %
M: 90° ±1.0° / ±3° (25 kHz)
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 针长 | 2 mm | 增量式 |
| 分辨率 | 1 µm | 绝对值式 |
| 1, 5, 10 µm | LD, 增量式 | |
| 2 mm | 周期长度, 1Vss | |
| 线性偏差 | ±10 µm | |
| 重复精度 | ±1 µm | |
| 测量范围 | ≤16384 mm | |
| 行进速度 | ≤5 m/s | 绝对值式 |
| ≤25 m/s | 增量式 |
| 最大行进速度 Vmax [m/s] | |||||||
|---|---|---|---|---|---|---|---|
| 分辨率 [µm] | 1 | 10.00 | 5.00 | 2.00 | 1.00 | 0.50 | 0.20 |
| 5 | 25.00 | 25.00 | 10.00 | 5.00 | 2.50 | 1.00 | |
| 10 | 25.00 | 25.00 | 20.00 | 10.00 | 5.00 | 2.00 | |

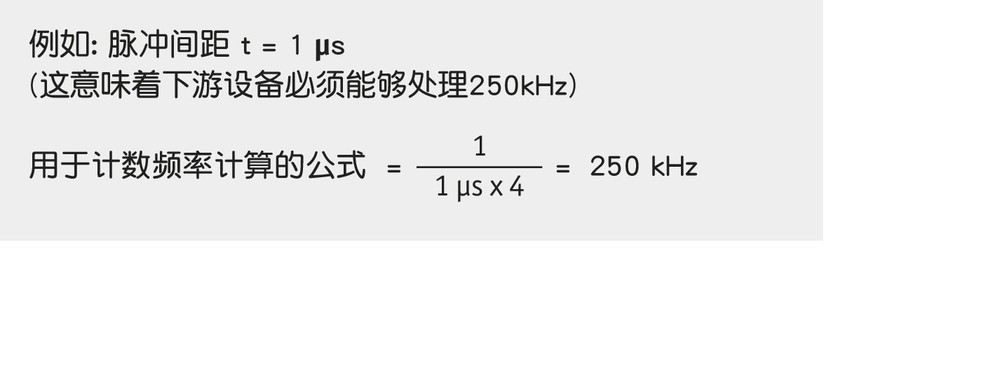

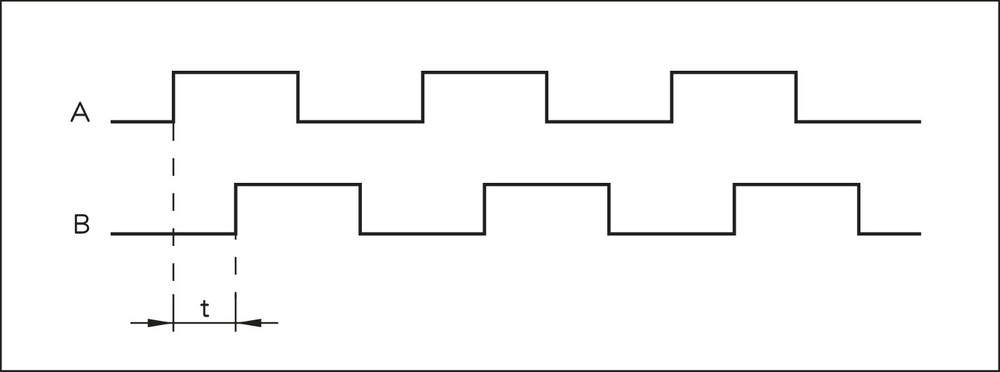

| 脉冲间隔 [μs] | 0.10 | 0.20 | 0.50 | 1.00 | 2.00 | 5.00 | |
| 计数频率 [kHz] | 2500.00 | 1250.00 | 500.00 | 250.00 | 125.00 | 50.00 | |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -40 … 85 °C | |
| 储存温度 | -40 … 85 °C | |
| 相对湿度 | 100 % | 允许凝露 |
| EMV | 按 EN 61326-1标准 | 抗干扰强度或受影响强度，干扰放射限值 B 级 |
| 按 EN 61000-6-4 标准 | 干扰发射或放射量, 放射限制等级 B | |
| 防护等级 | IP67 | 符合 EN 60529 标准，如已装配对插头 |
| 耐冲击性 | ≤500 m/s2, 11 ms | EN 60068-2-27，半正弦，3 轴 (+/-), 每 3 次震动 |
| 耐振动性 | ≤100 m/s2, 10 … 2000 Hz | 按 EN 60068-2-6 标准, 3 轴, 每 10 个循环 |
