| 特征 | 技术数据 | 补充 |
|---|---|---|

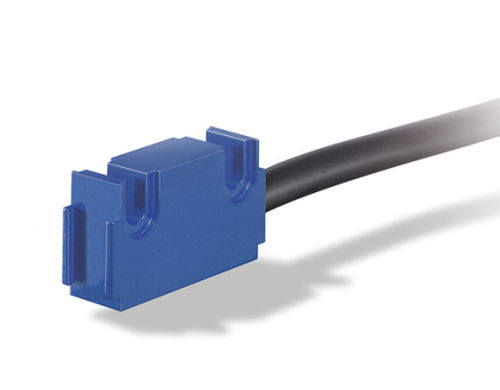

| 外壳 | 蓝色铝 | |
| 传感器/尺的读取距离 | 0.1 … 0.4 mm | 包括整个测量长度，无保护盖条 |
| 电缆护套 | 聚氨酯 | 6 芯，直径 5.1-0.2 毫米 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 5 V DC ±5 % | 无反极性保护 |
| 电流消耗 | ≤30 mA | 无负载的 |
| 输出信号 | sin, cos, /sin, /cos | |
| 输出电压 | 1 VSS ±10 % | RA = 120 欧姆到 1 kO欧姆 在 0 ... 20 °C |
| 输出阻抗 | R负载 >75 Ω | |
| 信号周期 | 1000 µm | |
| 电压误差 | 2.5 V ±0.5 % | |
| 相位 | 90°±1°, ±3° (20 kHz) | sin/cos |
| 实时性要求 | 与速度成比例的信号输出 | |
| 连接方式 | D-Sub | 15 针, 1 个插口 |

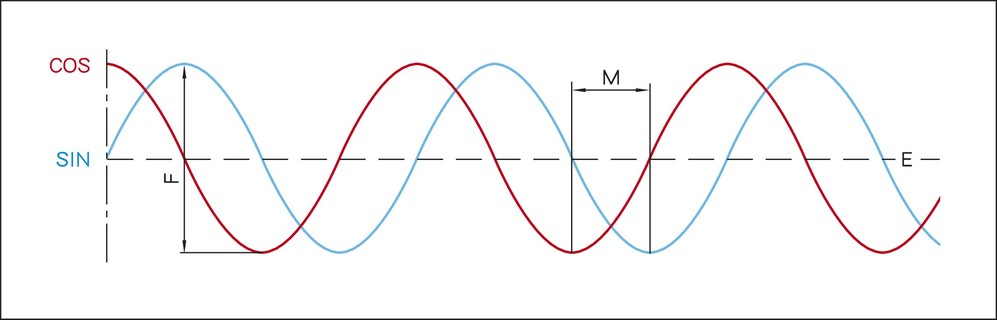

E: 参考电压 2.5 V
F: 1 VSS ±10 %
G到H关系:偏移±10 mV
M: 90° ±1.0° / ±3° (25 kHz)
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 线性偏差 | ±2 µm | 在 TU = 20 °C 条件下，读取间距 0.2 mm |
| 重复精度 | ±1 µm | 单向 |
| 测量范围 | ∞ | |
| 行进速度 | ≤20 m/s |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -20 … 70 °C | 传感器头 |
| 储存温度 | -20 … 85 °C | 传感器头 |
| 相对湿度 | 100 % | 允许凝露 |
| EMV | EN 61000-6-2 | 抗干扰性 / 影响度 |
EN 61000-6-4 | 干扰发射/放射 | |
| 防护等级 | IP67 | EN 60529 |
| 耐冲击性 | 2000 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 200 m/s2, 50 Hz … 2 kHz | EN 60068-2-6 |
