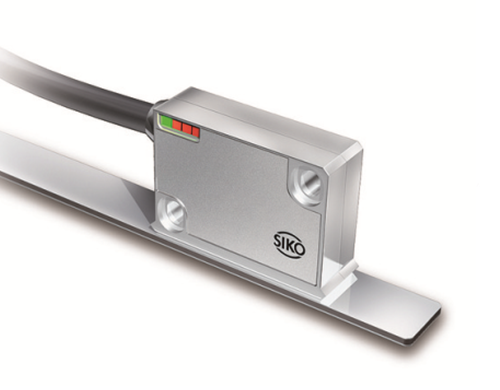

| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 压铸锌/铝 | M 型结构 |
压铸锌 | ZM 型结构 | |
| 传感器/尺的读取距离 | 0.1 … 0.4 mm | 参考信号 O, IA, ID |
| 0.1 … 0.2 mm | 参考信号 RB, RD | |
| 传感器/环的读取距离 | 0.1 … 0.4 mm | 参考信号 O, IA, ID |
| 0.1 … 0.2 mm | 参考信号 RB, RD | |
| 电缆护套 | PUR, 适用拖链 | 6、 8 芯， 直径 5-0.4 毫米 |
| 电缆曲率半径 | 5x 电缆直径 | 静态 |
| 7.5x 电缆直径 | 动态的 | |
| 电缆寿命 | >5 百万个循环 | 在以下的测试条件下: 行进位移 4.5 m 行进速度 3 m/s 加速度 5 m/s2 环境温度 20 °C ±5 °C |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 10.5 … 30 V DC | 反极性保护 |
| 5 V DC ±5 % | 无反极性保护 | |
| 电流消耗 | <25 mA | 在 24 V DC 条件下 |
| <50 mA | 5 V 交流电 | |
| 输出信号 | sin, /sin, cos, /cos, 指数, /指数 | |
| 输出电压 | 1 VSS ±10 % | 在 0 ... 70 °C 条件下, 120 Ω 最终电阻 |
| 输出阻抗 | 0 Ω (R负载 >75 Ω) | 短路保护 |
| 信号周期 | 1000 µm | |
| 电压误差 | 2.5 V, ±100 mV | 正弦/余弦平均值对于GND (10.5 ... 30 V 直流电) |
| UB/2 ±100 mV | 正弦/余弦平均值对 GND (5 V 直流电) | |
| 相位 | 90°±1°, ±3° (20 kHz) | sin/cos |
| 45° sin/cos | 参考信号与正弦/余弦信号(相位45°)的正交点对称 | |
| 实时性要求 | 与速度成比例的信号输出 | |
| 连接方式 | 开放的电线末端 | |
| 插拔连接器 | 7/8 针 |

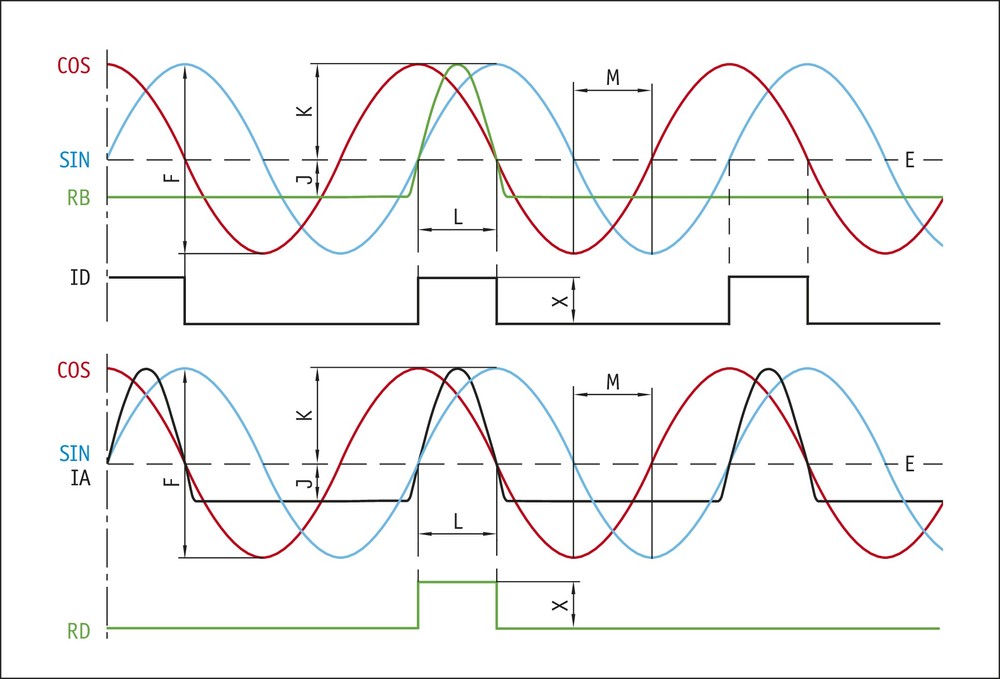

E: 基准电压 2.5 V
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (25 kHz)
X: 1 VSS
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 线性偏差 | ±2 µm | 在 TU = 20 °C 条件下，读取间距 0.2 mm |
| 重复精度 | 1 µm | |
| 测量范围 | ∞ | |
| 周速度 | ≤20 m/s | sin/cos |
| 行进速度 | ≤20 m/s | sin/cos |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -10 … 70 °C | |
| 储存温度 | -30 … 80 °C | |
| 相对湿度 | 100 % | 允许凝露 |
| EMV | EN 61000-6-2 | 抗干扰性 / 影响度 |
EN 61000-6-4 | 干扰发射/放射 | |
| 防护等级 | IP67 | EN 60529 |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 200 m/s2, 50 Hz … 2 kHz | EN 60068-2-6 |
