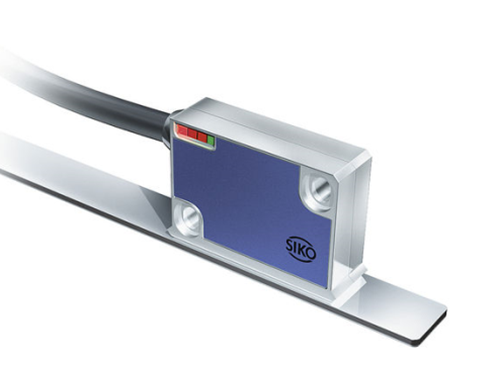

| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 压铸锌/铝 | M 型结构：铝制前盖 |
压铸锌 | ZM 型结构 | |
| 传感器/尺的读取距离 | 0.1 … 0.4 mm | 参考信号 O, I |
| 0.1 … 0.2 mm | 参考信号 RB | |
| 电缆护套 | PUR, 适用拖链 | 6、8 芯，直径 5-0.4 毫米 |
| 电缆曲率半径 | 5x 电缆直径 | 固定的 |
| 7.5x 电缆直径 | 可动的 | |
| 电缆寿命 | >5 百万个循环 | 在以下的测试条件下: 行进位移 4.5 m 行进速度 3 m/s 加速度 5 m/s2 环境温度 20 °C ±5 °C |
| 行进速度 Vmax [m/s] | |||||
|---|---|---|---|---|---|
| 分别率 [µm] | 0.2 | 0.64 | 0.32 | 0.16 | 0.08 |
| 1 | 3.20 | 1.60 | 0.80 | 0.40 | |
| 2 | 6.40 | 3.20 | 1.60 | 0.80 | |
| 5 | 16.00 | 8.00 | 4.00 | 2.00 | |
| 脉冲间隔 [μs] | 0.25 | 0.50 | 1.00 | 2.00 | |
| 计数频率 [kHz] | 1000.00 | 500.00 | 250.00 | 125.00 | |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 6.5 … 30 V DC | 反极性保护 |
| 4.75 … 6 V DC | 无反极性保护 | |
| 电流消耗 | <25 mA | 无载荷 |
| 输出电路 | LD (RS422) | |
| 输出信号 | A, /A, B, /B, I, /I 或者 R, /R | |
| 高的输出信号电平 | >2.5 V | |
| 低的输出信号电平 | <0.5 V | |
| 反应时间 | 1.5 µs | |
| 基准信号的脉冲宽度 | 1 或者 4 增量 | |
| 实时性要求 | 与速度成比例的信号输出 | |
| 连接方式 | 开放的电线末端 | |
| 插拔连接器 | 7/8 针 | |
| D-Sub | 9 针 |
信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
带4个增量式(360°）信号长度的参考信号和指示信号从第5个计数开始有效。打开驱动电压之后要注意相应的延迟。
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 分辨率 | 0.2, 1, 2, 5 µm | |
| 线性偏差 | ±2 µm | 在 TU = 20 °C 条件下，读取间距 0.2 mm |
| 重复精度 | ±1 µm | |
| 测量范围 | ∞ | |
| 行进速度 | 依赖分辨率和脉冲间隔 | 见表格 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -10 … 70 °C | |
| 储存温度 | -30 … 80 °C | |
| 相对湿度 | 100 % | 允许凝露 |
| EMV | EN 61000-6-2 | 抗干扰性 / 影响度 |
EN 61000-6-4 | 干扰发射/放射 | |
| 防护等级 | IP67 | EN 60529 |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
