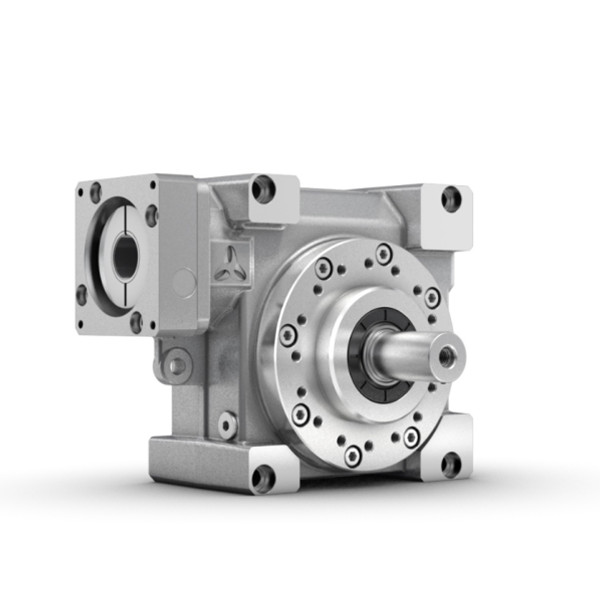

V-Drive Advanced 高端型蜗轮蜗杆齿轮箱

扭矩强劲，但运行噪音小
带实心轴、空心轴和空心轴法兰输出的伺服蜗轮蜗杆齿轮箱。
V-Drive 高端型的突出特点是功率密度高且回程间隙低。它尤其适用于连续运转应用。

400-888-5205

产品参数/ parameter

特性	VT+ 空心法兰	VH+ 带平滑/键槽空心轴	VS+ Smooth / keyed shaft or splined shaft
功率密度	++	++	++
高定位精度	++	++	++
扭转刚度	+++	++	++
平滑运行	+++	+++	+++

	VT+ 空心法兰	VH+ 带平滑/键槽空心轴	VS+ Smooth / keyed shaft or splined shaft
速比	i	4 - 400	4 - 400	4 - 400
齿轮箱规格		4	5	4
最大回程间隙	jt [arcmin]	标准 ≤ 3	标准 ≤ 3	标准 ≤ 3
		降低 ≤ 2	降低 ≤ 2	降低 ≤ 2
最大力矩	T2α [Nm]	62 - 1505	31 - 1505	62 - 1505
最大输入转速n	n1Max [rpm]	6000	6000	6000

	VT+ 空心法兰	VH+ 带平滑/键槽空心轴	VS+ Smooth / keyed shaft or splined shaft
输出轴形式
光轴			✓
平键轴			✓
渐开线花键轴（DIN 5480）			✓
法兰	✓
空心轴连接面		✓
空心轴连接面，后侧		✓
空心法兰	✓
两侧的轴			✓
输入轴形式
安装电机版本	✓	✓	✓
型号
食品级润滑	✓	✓	✓
抗腐蚀性 a)	✓	✓	✓
配件
联轴器	✓		✓
齿条	✓		✓
小齿轮	✓		✓
Shrink disk		✓
法兰轴	✓

a) 请联系 WITTENSTEIN alpha
