  • 线性和旋转机电一体驱动装置:cyber® ternary system

线性和旋转机电一体驱动装置:cyber® ternary system

我们的线性和旋转机电一体驱动装置内置电力器件,外形极度紧凑,可方便地集成到现有机械中。典型应用包括包装、木材加工、灌装和配料机械、取放应用等
cyber® ternary 机电一体驱动装置具有众多优势:
高度灵活
精确重复精度
可方便地集成到多种机械架构中
更快地调试
减少布线费用
开关盒更小

400-888-5205

产品参数/ parameter

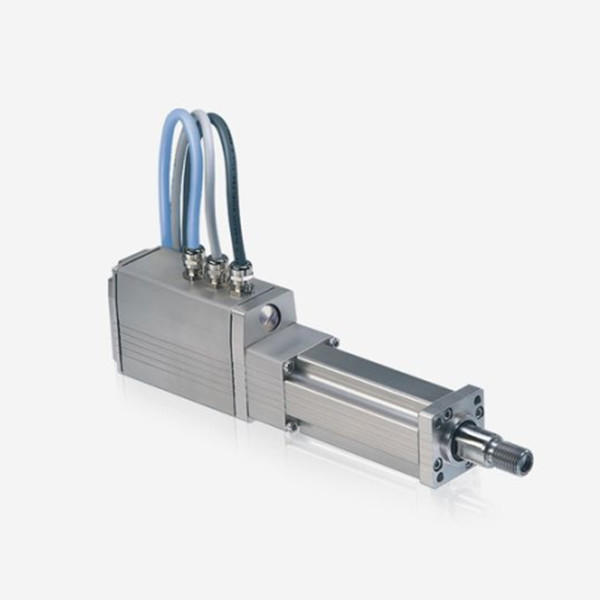

TLS:具有内置电力器件的线性机电一体驱动装置

TRB:具有内置电力器件但无齿轮箱的旋转机电一体驱动装置

TRS:具有内置电力器件及齿轮箱的旋转机电一体驱动装置

  • 线缆开销较小

  • 开关盒所需空间较少

  • 无需额外制冷

  • 可方便地集成到机械架构中

  • 无需保养

  • 即插即用系统

  • 单一系统

  • 编程简单,调试便捷

  • 高防护等级,可在极端环境下使用

  • 环境条件

  • 最大进给力高达 1000 N,最大力矩高达 35 Nm

  • 滚珠丝杠的行程长达 300 mm

  • 最大转速高达 1 m/s

  • 法兰尺寸为 46 mm 和 67 mm

  • 防护等级为 IP65/IP64(旋转)

  • 齿轮速比 i =5、10、25

螺距 (mm)
3、6、12

行程 (mm)
25、50、75、100、150、225、300

编码器
增量式编码器
绝对值编码器 MT

接口:
CANopen
DeviceNet
PROFIBUS
EtherNet/IP
RS 485


制动器
